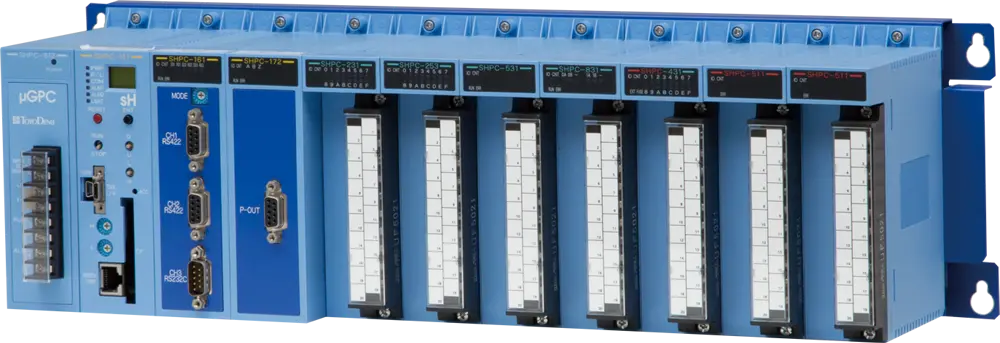

μGPCsH高速・高機能FA コントローラ
「μGPC シリーズ」とのプログラム完全互換と通信I/F のスピード、上位PC やタッチパネルなどとの接続性に優れたコントローラです。
カタログ μGPCsH（6.1MB）
μGPCsH マニュアル(ハードウェア編)（1.7MB）
μGPCsH マニュアル(命令語編)（1.7MB）
特長・機能
わかりやすいμGPC 言語と豊富なオープンネットワーク
μGPC 言語はわかりやすいラダーシンボル、データフローシンボルを採用しており、実数演算が自由自在に行えます。また、Ethernet（TCP/I P）、FL- net（OPCN- 2）、OPCN- 1、DeviceNet®などのオープンネットワークに対応しており、分散制御システムの構築が容易に行えます。

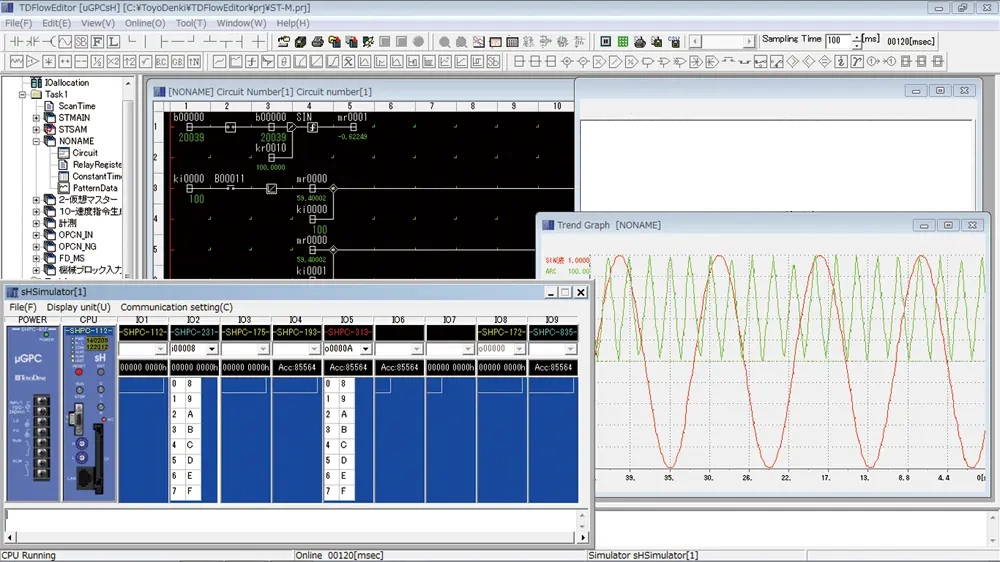

快適な設計環境を提供するプログラミングツール
-
シミュレーション機能：デジタル・アナログ条件も自由に設定。
-
トレースバック機能：デジタル・アナログ各16 点までトリガ条件・サンプル周期も自由に設定。
-
ログ機能：CPU の稼働記録を時刻順に確認通信ログを1,024 件まで格納。
-
その他エディット機能、デバッグ機能、ドキュメント作成機能。
仕様
| 用途 | 小規模～大規模システム |
|---|---|
| 入出力点数 | 8,192点最大 |
| プログラム容量 | 640kワード |
| 処理速度 | 論理演算0.1μS（接点命令） 実数演算0.1μS（加算命令） |
| 構造 | 盤内蔵型 |
| 動作周囲温度 | 0～55℃ |
| 保存温度 | -20～60℃ |
| 相対湿度 | 30～95%RH結露しないこと |
| 使用高度 | 標高2,000m以下 |
