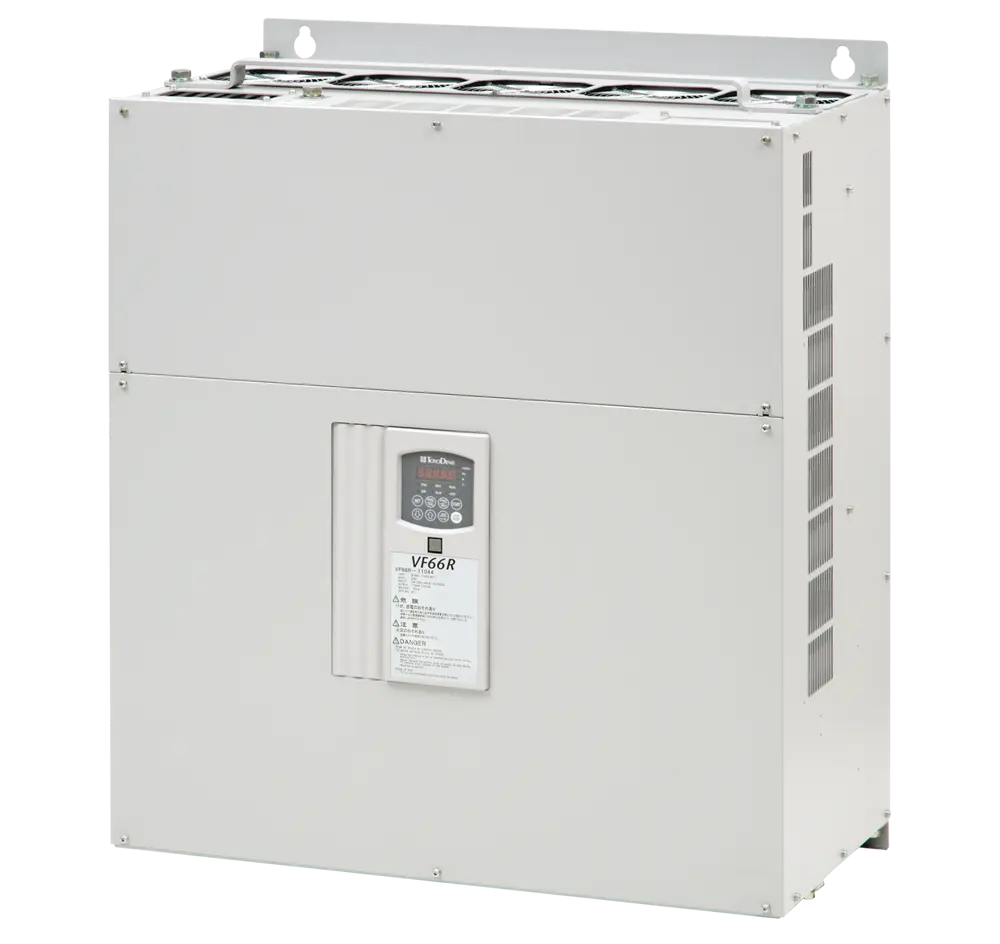

VF66R高力率電源回生PWM コンバータ

電源高調波抑制と省エネルギー対策用のVF61R・VF64R の後継シリーズとなります。VF66R はインテリジェントインバータVF66B をベースとしてVF66B シリーズのコンセプトであるカスタマイズ機能の充実、使いやすさの向上、環境に配慮した設計を受け継いでいます。

特長・機能

電源高調波を大幅に抑制

インバータの電源高調波を大幅に抑制し、電流総合歪率は5%以下となります。

高力率

定格負荷時は99%以上、30%以上の負荷時は95%以上と高力率が確保でき、電源設備の低減が可能となります。

力行運転時

100%連続電源回生運転が可能

連続回生運転が可能であり、急峻な負荷変動に対しても瞬時に追従、システムの制動能力を格段に向上させます。

120度通電モード搭載

PWM 正弦波コンバータモードと120度通電モードが使用可能です。用途や環境に応じて選択できます。

回生運転時 力行回生時の電源波形

仕様

商品名称 VF66R
適用インバータ容量 200Vクラス 75~180kW
400Vクラス 75~1,000kW
制御方式 電圧形電流制御方式
入力電源定格・許容変動範囲 200Vクラス 三相3線 200V~230V±10% 50/60Hz±5%
400Vクラス 三相3線 380V~460V±10% 50/60Hz±5%
直流電圧範囲 200Vクラス 312~358V
400Vクラス 600~716V
過負荷耐量 定格交流電流150% 1分間
高調波含有率(電流) 総合5%、各次3%以下(定格運転時)
力率 45度遅れ~45度進みまで設定可(初期値0度・力率1)
入力信号 アナログ入力 2CH 0~10V / ±10V / 4~20mA
接点入力 6CH
出力信号 アナログ出力 2CH 0~±10V / 4~20mA
接点出力 2CH

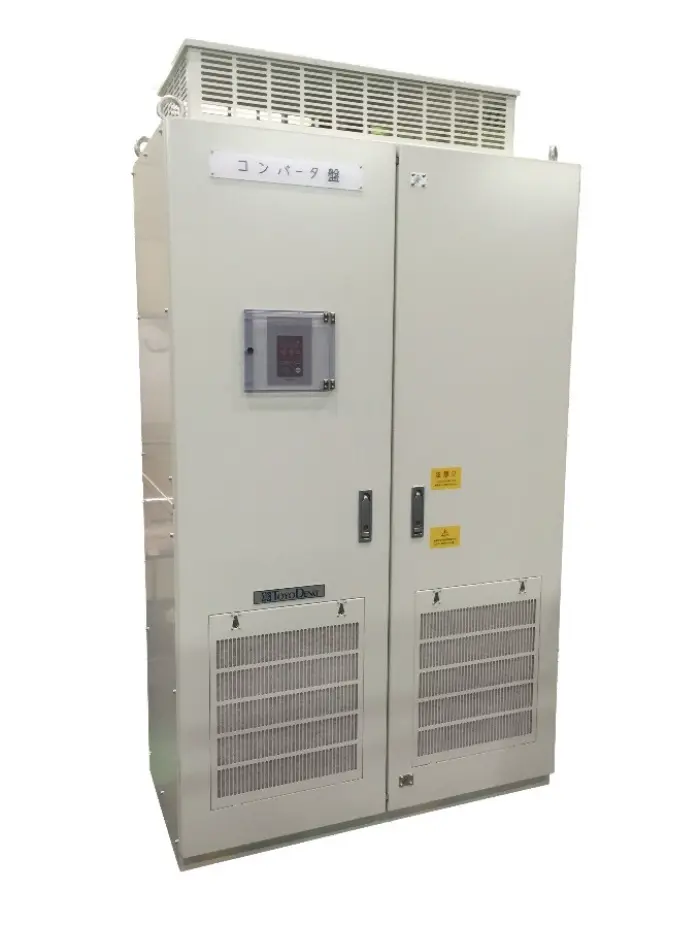

PP66R制御盤型コンバータ

コンバータの性能をそのままに、トータルシステムの省スペース化、省メンテナンス化に寄与します。

特長

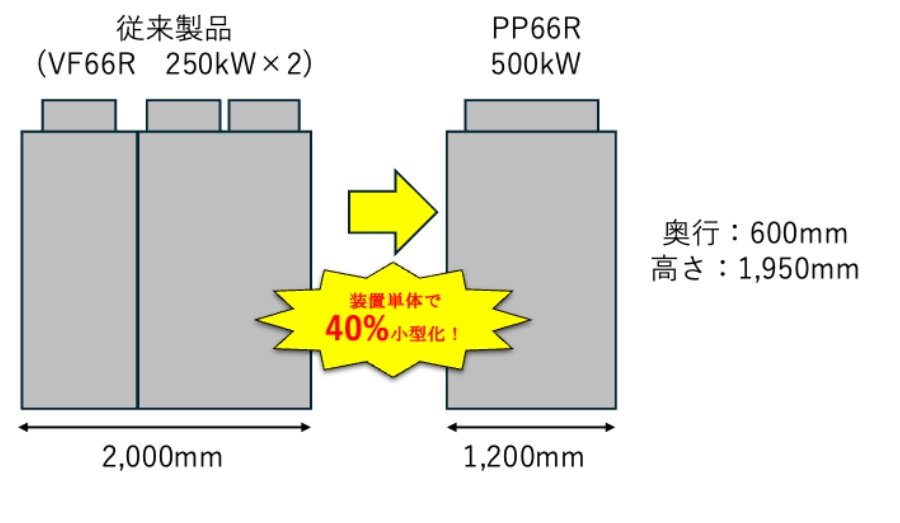

機器配置の最適化による小型化

制御盤に適した機器配置に見直すことで、当社製の従来コンバータを用いた動力制御盤に対して40%小型化を実現。

メンテナンス性の向上

有寿命部品(主回路コンデンサ、冷却ファン)の長寿命化、また、冷却ファンのユニット構造により作業性を向上させ、省メンテナンス化に寄与

仕様

商品名称 PP66R
適用インバータ容量 500kW
制御方式 電圧形電流制御方式
入力電源定格・許容変動範囲 三相三線 380~460V±10% 50/60Hz±5%
直流電圧範囲 600~716V
過負荷耐量 定格交流電流150% 1分間
高調波含有率(電流) 総合5%、各次3%以下(定格運転時)
力率 45度遅れ~45度進みまで設定可(初期値0度・力率1)
入力信号 アナログ入力 2CH 0~10V / ±10V / 4~20mA
接点入力 6CH
出力信号 アナログ出力 2CH 0~±10V / 4~20mA
接点出力 2CH

IO66オプション使用時の入出力
