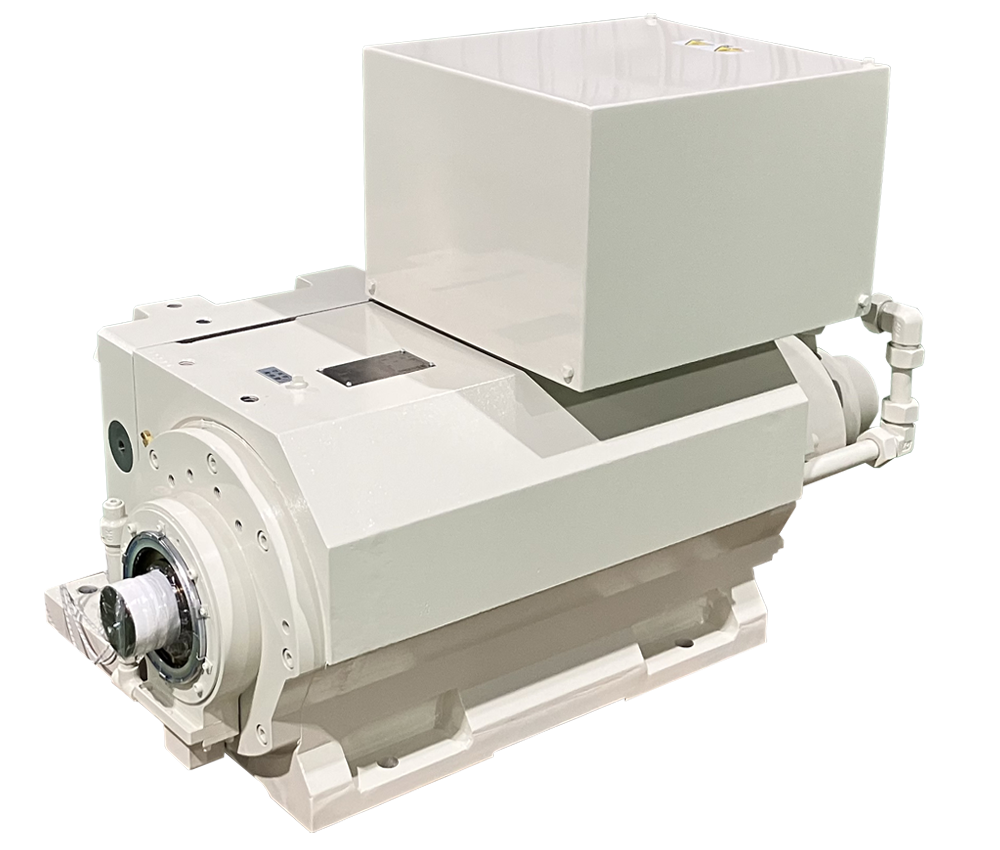

超低慣性　永久磁石同期電動機

低慣性モータ（DSDシリーズ）

特長・機能

業界トップレベルの低慣性

エンジン並みの応答性を再現するため、低慣性永久磁石型同期モータ（ED モータ）をベースに、さらに低慣性を追求しました。S-DSD シリーズの慣性モーメント（J）は同出力のモータと比較して、1/10 以下です。

種別	出力	基底回転速度	慣性値（J）
		最高回転速度
誘導モータ	220kW	4,000min-1	0.73kg・㎡
		8,000min-1
S-DSD	220kW	4,000min-1	0.073kg・㎡
		8,000min-1

実車並みのトランジェント運転

低慣性S-DSDシリーズを高応答インバータVF66SVと組み合せることで、トルク周波数応答2.4kHz を実現しました。その結果、よりエンジンに近い挙動の再現を可能にします。

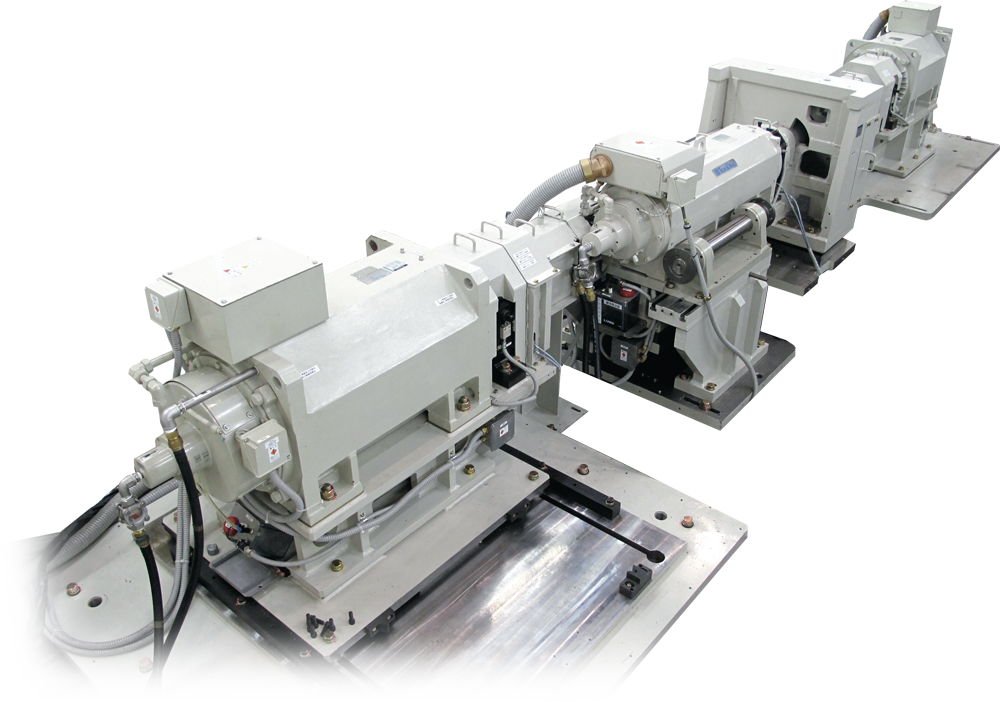

実車と同じ条件での取付状態が可能

通常のED モータ、UF モータに比べて、大幅に小型軽量化。FFトランスアクスル試験機など、従来実車と同等の配置が不可能であった配置を実現します。上下・横方向の移動機構と組み合わせて、実車同様の条件での試験が可能になります。

仕様

＊：記載トルクを超える場合は別途ご相談ください。
