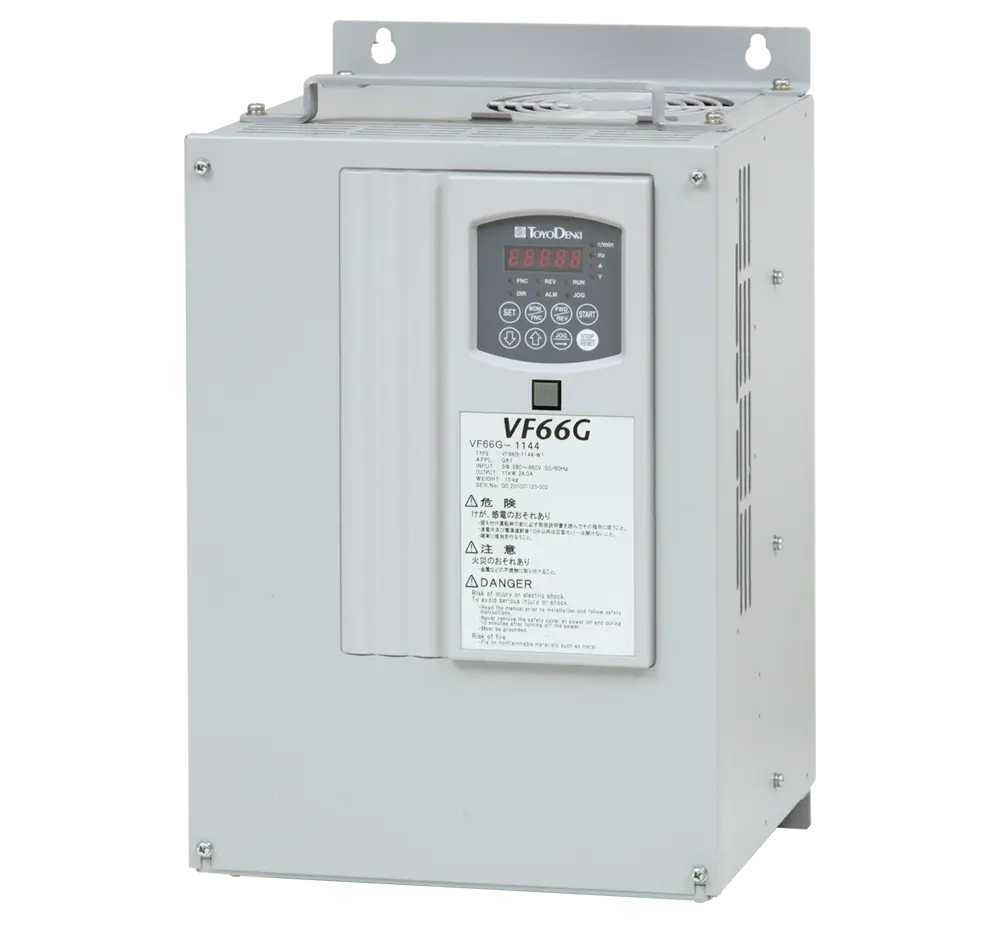

VF66G系統連系インバータ

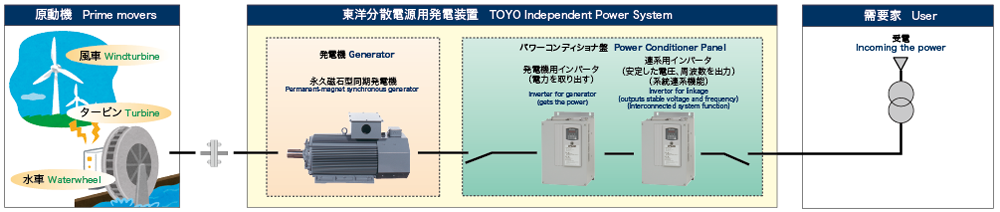

VF66B の豊富なアプリケーションとカスタマイズ機能を受け継ぎ、高効率でクリーンな分散電源を実現します。
特長・機能
瞬時ひずみ最小化制御により高調波抑制（系統連系モード）
当社独自の制御方式（瞬時ひずみ最小化PWM 変調方式）を採用することで高調波電流を抑制し、総合電流ひずみ率5％以下を実現しています。
単独運転検出装置・FRT 要件対応（系統連系モード）
FRT 要件（事故時運転継続要件）に対応した新能動方式単独運転検出装置を搭載しています。
無効電力出力制御による電圧変動抑制（系統連系モード）
インバータ範囲内の調整で、進み・遅れの指令により出力する無効電力の制御が可能となります。
発電機との連系（垂下モード）に対応（ガバナモード）
船舶ディーゼル発電機はガバナ制御にて動作しており、VF66G ではガバナ制御モードを搭載し、ディーゼル発電機との並列運転を可能としました。ガバナ制御モードには、周波数、電圧垂下特性を有しています。
系統連系モードと自立運転モード切替機能
設定を変更することなく、切替信号のみでモードをスムーズに切替えが可能となります。
仕様
| 運転モード | 系統連系モード・自立運転モード | ガバナ制御モード |
|---|---|---|
| 容 量 | 200Vクラス 50～180kW 400Vクラス 50～1,000kW | |
| 交流出力電圧 | 200Vクラス 200～220V 400Vクラス 400V～440V | 200Vクラス 200～220V 400Vクラス 440V～500V |
| 直流電圧範囲 | 200Vクラス 300～340V 400Vクラス 600V～680V | 200Vクラス 350V 400Vクラス 700V |
| 制御方式 | 瞬時ひずみ最小PWM方式 | 三角波比較PWM方式 |
| 出力周波数 | 50/60Hz | 60Hz |
| 出力周波数精度 | ±3%以下 | ±5%以下（整定） |
| 高調波含有率 | 電流歪み（連系運転時）：総合5%、各次3％以下 電圧歪み（自立運転時）：5%以下 |
電圧歪み：5％以下 |
| ネットワーク | OPCN-1 CC-Link | RS485/422 |
