高速度遮断器／単位スイッチ
優れた遮断能力と静粛性を有し、機器故障等により異常な大電流が流れた場合に、高速で回路を遮断し、制御装置を保護します。
特長
-
電磁遮蔽システムにより、アークの飛散を防止。
-
筐体はFRPにより絶縁されているため、優れた取付汎用性。
-
既存の高速度遮断器と取付互換も対応。
-
鉄道車両用直流遮断器の国際規格IEC60077-3に適合。
製品紹介

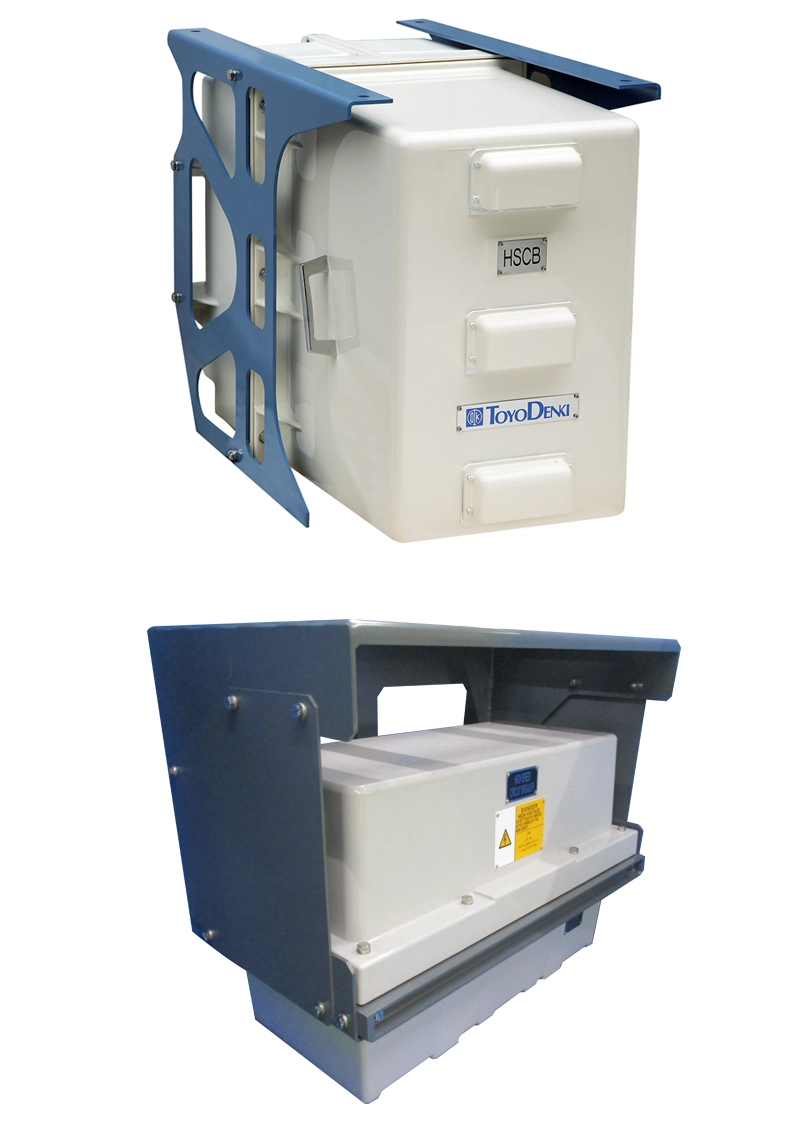

高速度遮断器
| 定格電圧 | DC1500V/DC750V,600V |
|---|---|
| 定格電流 | DC 1000A/800A 連続 |
| 定格制御電圧 | DC110V/100V/24V |
| 遮断性能 | DC 1800V 10kA 1-20mH |
| 補助接点 | 3a3b |
| 質量 | DC1000A用 76kg （吊り枠付） DC800A用 75kg （吊り枠付） |

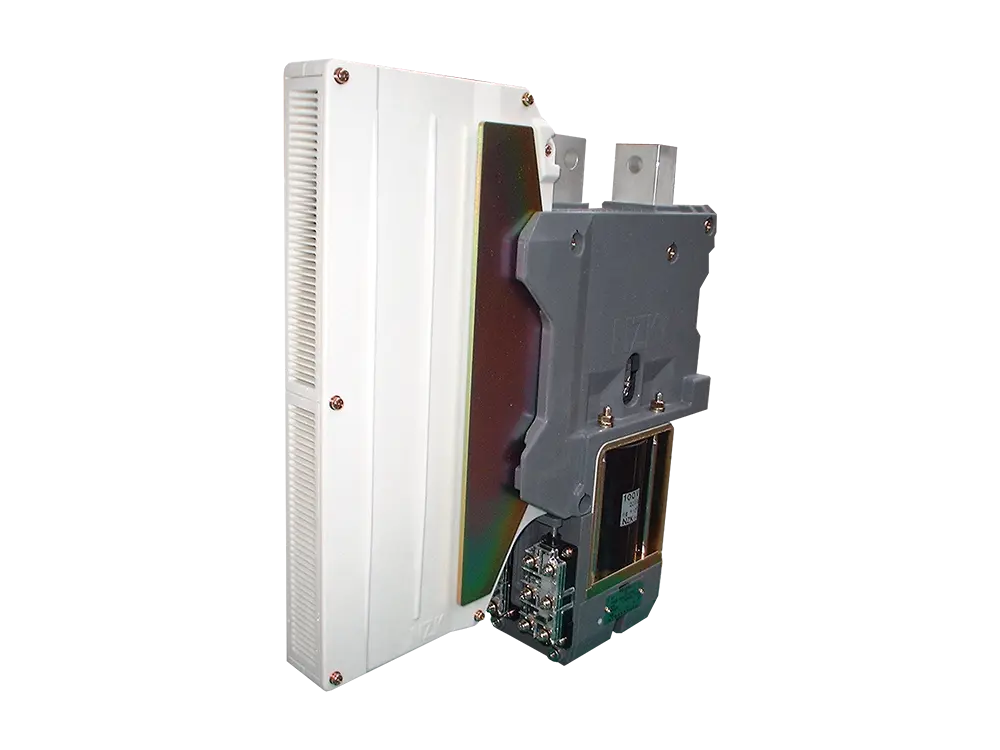

単位スイッチ
| 定格電圧 | DC1500V/DC750V,600V |
|---|---|
| 定格電流 | DC 800A 連続 |
| 定格制御電圧 | DC110V/100V/36V/24V |
| 補助接点 | 3a3b |
| 質量 | 15.1kg （遮断器 9.9kg、 アークシュート 5.2kg） |
