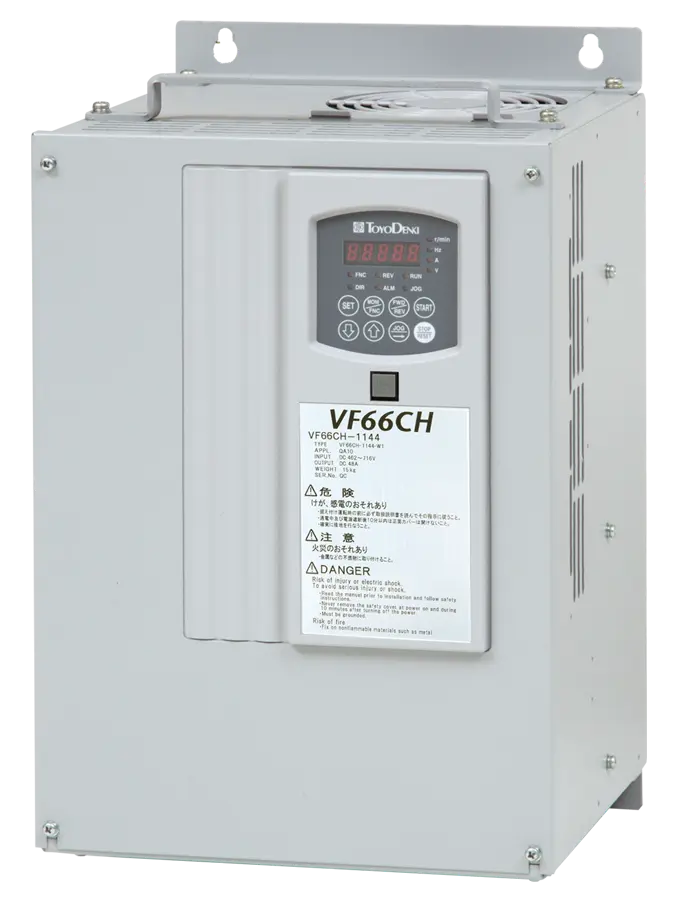

VF66CH/CH66直流電源装置

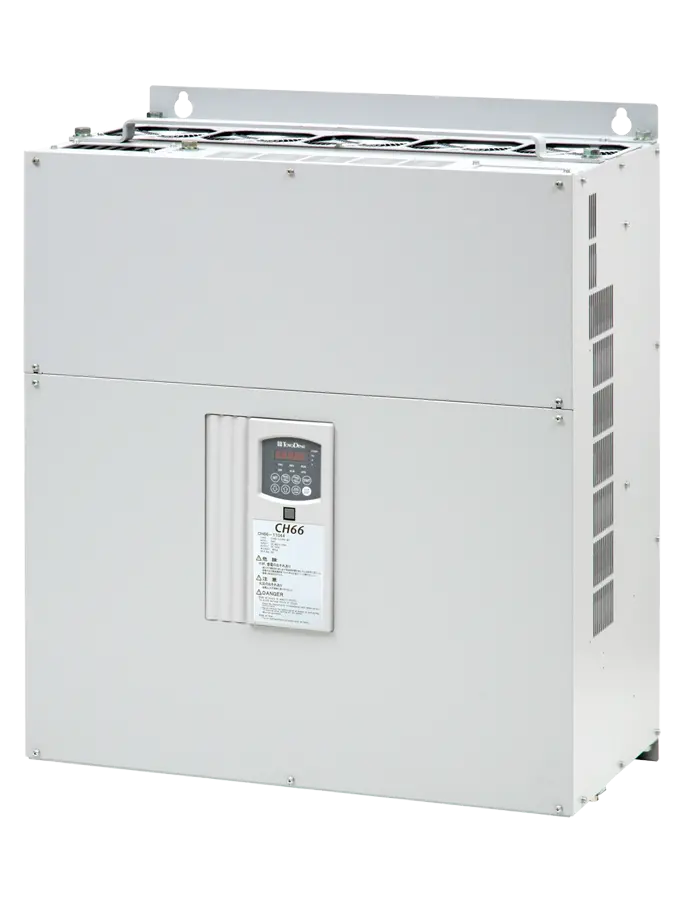

直流電源装置（チョッパ）は、電力貯蔵、バッテリの充放電装置等、近年の需要を満たすための双方向非絶縁型DC/DCコンバータで降圧チョッパVF66CHと昇降圧チョッパCH66の2 種をご用意しています。
特長・機能

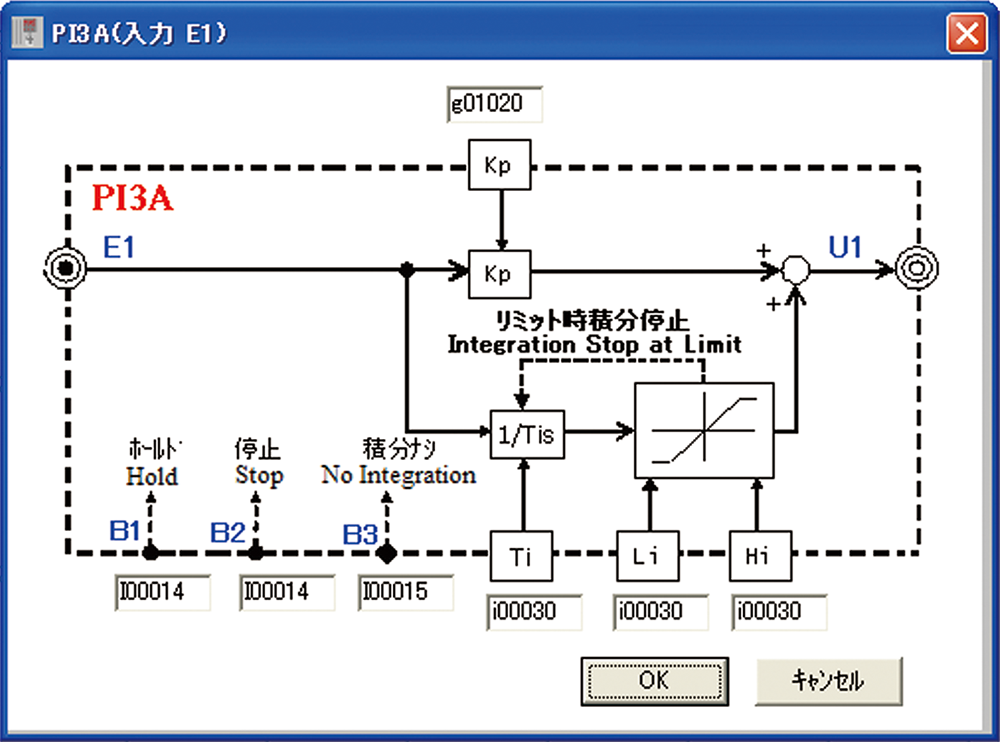

システムに合わせたカスタマイズ機能（内蔵PLC 機能）
内蔵PLC 機能はリレー回路、36 種類のデータフロー回路、18 種類の制御ブロック回路があり、任意の制御をチョッパ内部に構築できます。（プログラム容量は16kB、約1,024 ステップ）
ネットワーク対応
OPCN-1、RS-232C、RS-422、RS-485 のネットワークに対応し、PLC 等の上位システムとデータ通信を行うことにより、様々なシステムが構築できます。

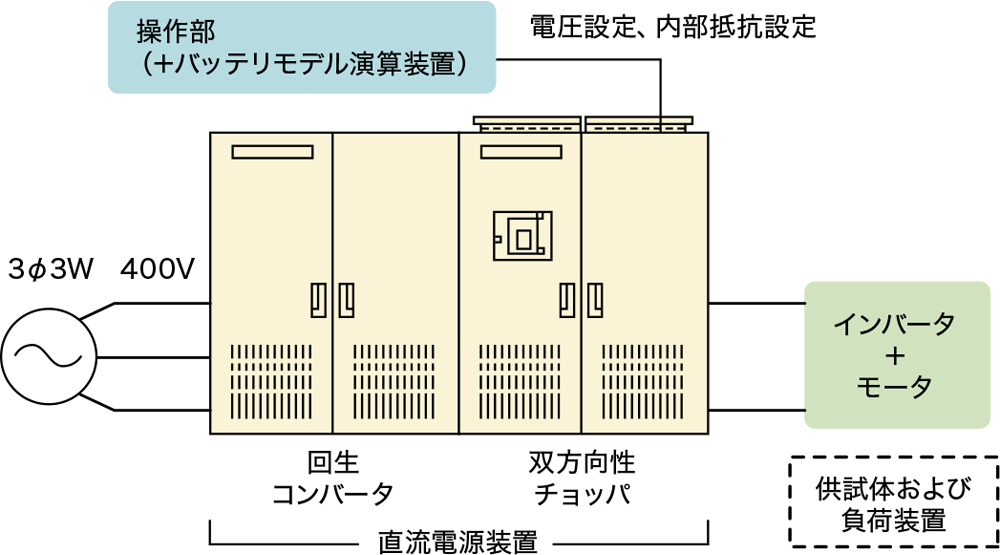

バッテリシミュレータ
VF66CHとCH66 ではバッテリシミュレータモードを搭載し、バッテリの電気的特性を設定することにより実機の充放電を模擬的に動作させることができます。
仕様
| 商品名称 | VF66CH（降圧チョッパ） | VF66CH（降圧チョッパ：BTSモード） | CH66（昇降圧チョッパ） |
|---|---|---|---|
| 制御モード | 定電圧/定電流モード | BTS(バッテリシミュレータ)モード | 定電圧/定電流/BTS(バッテリシミュレータ)モード |
| 定格入力電圧 | DC462～716 V 3相380～460V±10% |
DC462～716 V AC380～460 V±10 % |
DC462～716 V |
| 出力電圧範囲 | 入力直流電圧の10～90% | 入力直流電圧の10～90% | 入力直流電圧の （キャリア周波数3.0 kHzの場合）6.7%～750 V （キャリア周波数6.0 kHzの場合）13.3%～750 V |
| 定格出力電流 | 48～1,200A | 83.3～800 A | 100～500A |
| ネットワーク | OPCN-1 RS-232C/RS-422/RS-485 | ||
| 入力信号 | アナログ0～10V / ±10V / 4～20mA（標準1CHオプション最大2CH） 機能端子5CH（標準）6CH（オプション） | ||
| 出力信号 | アナログ0〜±10V / 4～20mA（標準1CHオプション最大2CH） 機能端子2CH（標準）2CH（オプション） | ||
DCH66絶縁型直流電源装置
絶縁型チョッパと昇降圧チョッパを兼ね備えた直流電源装置システムを開発。
従来の非接地系要求に必要な商用電源の絶縁トランスが不要になり、システムの小型化を実現します。
特長・機能
高周波化による絶縁トランスの小型化

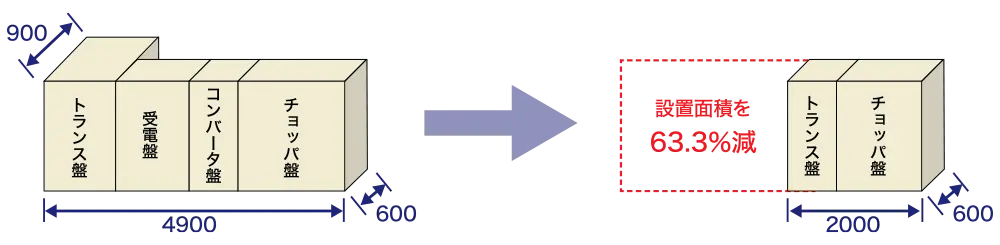

絶縁型チョッパのスイッチング周波数を高周波化することで、絶縁トランスの小型化を実現しました。当社既設装置の設置面積を60%削減しました。
バッテリシミュレータ
昇降圧チョッパにはバッテリシミュレータモードを搭載し、バッテリやキャパシタの電気的特性を設定することにより、実機の充放電を模擬的に動作が可能です。
メンテナンス性の向上
スタック構造、冷却ファンのユニット構造によりメンテナンス作業性が向上し、容易にメンテナンスが可能です。※メンテナンスには専用のリフターが必要です
メンテナンスコスト低減
メンテナンス部品には長寿命部品を選定しています。
（主回路コンデンサ：設計期待寿命約10年、冷却ファン：設計期待寿命約5年）
仕様
| 制御モード | 定電圧/定電流/BTS(バッテリシミュレータ)モード |
|---|---|
| 定格入力電圧 | DC462～716V |
| 出力電圧範囲 | DC50～750V |
| 定格出力電流 | ±500A（DC500V以下） |
| ネットワーク | OPCN-1 |
| 入力信号 | アナログ入力：0 ～ 10V / ±10V / 4 ～ 20mA（標準1CH オプション最大2CH） 機能端子：5CH（標準） 6CH（オプション） |
| 出力信号 | アナログ：0～±10V / 4～20mA（標準1CH オプション最大2CH） 機能端子：2CH（標準）2CH（オプション） |
