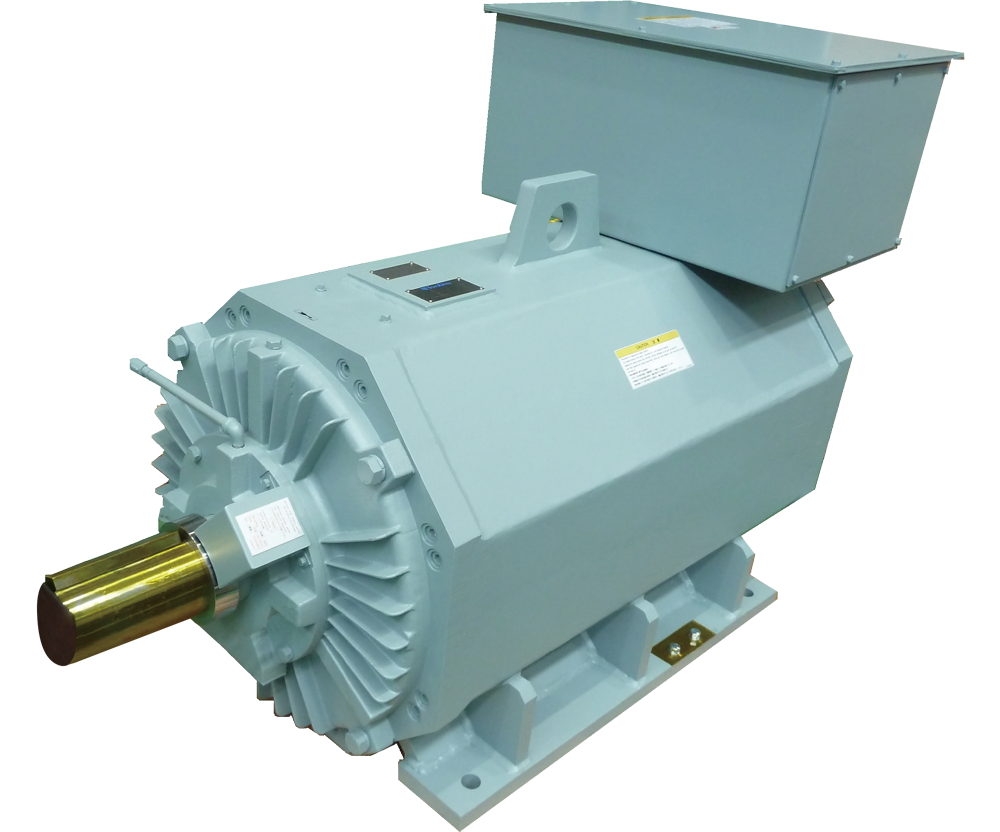

水冷式EDモータ
当社空冷式EDモータを水冷式にすることで大幅に騒音値を低減。
騒音の面でも環境にやさしいモータです。
カタログ 水冷式EDモータ（690KB）
特長・機能

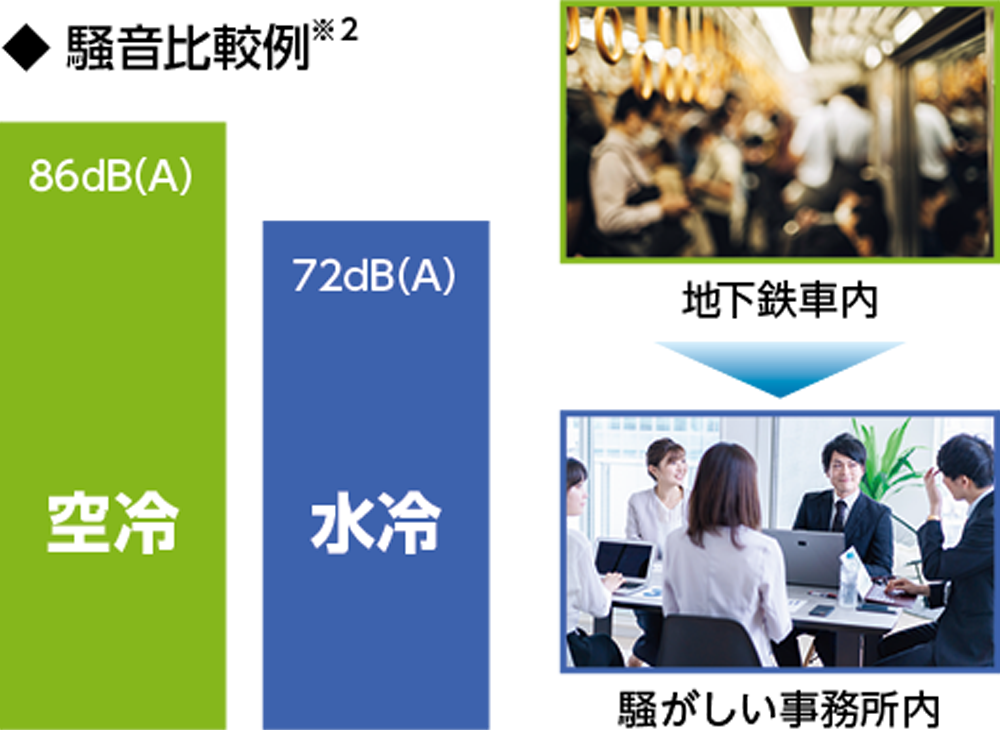

高い静粛性能
-
周囲環境に配慮した低騒音性。
(大型冷却ファンを搭載した標準EDモータに対して2～10dB(A) 低減) - 標準EDモータと比較してさらに小型化。
- ファンモータがないため塵埃が舞わず、製造中の製品を汚しません。
- ファンモータがないため塵埃のある環境でも長寿命を維持。
- 通常の空冷式EDモータと取り付け互換あり。
- 工業用水の使用が可能※。
- CEマーキング対応。
EU地域(トルコ含む)への製品の販売・流通に必要なCEマーキングに対応(出力18.5～750kW)。
水に汚れ等がある場合、また冷却水に凍結する恐れがある場合は、別置の熱交換器をご使用下さい。
CEマーキング対応
EU地域(トルコ含む)への製品の販売・流通に必要なCEマーキングに対応(出力18.5～750kW)。
整合規格
| 指令 | 整合規格 |
|---|---|
| LVD(低電圧指令) 2014/35/EU |
EN 60034-1:2010 EN 60034-5:2001 |
| RoHS指令 2011/65/EU, (EU) 2015/863 |
EN IEC 63000:2018 |
仕様
| 標準仕様 | 準標準仕様 | |||
|---|---|---|---|---|
| 1 | 定格事項 | 極数 出力 |
6極（190V級は90kWまで） 18.5～750kW |
|
| 電圧 | 190/380V | |||
| 定格基底回転速度 時間定格 |
1800min-1（1200min-1...750kWのみ） 出力一定範囲は基底回転に対し1：1.33 連続 |
1500min-1/1200min-1 回転速度、定出力範囲の変更については お問い合わせ下さい。 |
||
| 2 | 外 被 |
保護方式 | IP44（全閉防まつ形） | |
| 冷却方式 | IC71W（作り付け熱交換器形自力通流） | |||
| 3 | 騒音レベル | 標準空冷式EDモータに対して2～10dB(A) 程度低減（無負荷運転時） |
||
注１）本表以外の仕様は標準仕様に準じますが、詳細は別途お問い合わせ下さい。
注２）工業用水の使用が可能ですが、国外での使用など水に汚れ等がある場合、冷却水が凍結する恐れのある場合は、別置の熱交換器をご使用下さい。
注３）冷却水路は、防錆処理として亜鉛メッキ塗装が施されています。化学薬品での冷却水路の洗浄は、塗装が剥がれるため厳禁です。
インバータのPWMキャリア周波数は、6kHzに設定して下さい。
PWMキャリア周波数を6kHzから変更する場合は、弊社にご相談下さい。
出力・枠番適用・定格電流
| 枠番 形 | ||
|---|---|---|
| □□A/□□A 190V最高速度電流/190V基底速度電流 |
□□A/□□A 380V最高速度電流/380V基底速度電流 |
|
| 標準仕様 | 準標準仕様 | |||||
|---|---|---|---|---|---|---|
| 出力一定速度 | 2400～1800min-1 | 2000～1500min-1 | 1600～1200min-1 | |||
| トルク一定範囲 | 1800～0min-1 | 1500～0min-1 | 1200～0min-1 | |||
| 基底速度 | 1800min-1 | 1500min-1 | 1200min-1 | |||
| 定格出力／定格電圧 | 190V | 380V | 190V | 380V | 190V | 380V |
| 18.5kW | ー | ー | 132A EDM2221W | |||
| ー | ー | ー | ー | 62.9A/65.9A | 31.5A/32.8A | |
| 22kW | ー | 132A EDM2221W | 132B EDM2231W | |||
| ー | ー | 74.1A/79.4A | 37.1A/39.5A | 72.7A/80.9A | 36.4A/40.3A | |
| 30kW | 132A EDM2221W | 132B EDM2231W | 160A EDM2761W | |||
| 97.9A/114A | 48.9A/56.8A | 98.9A/110A | 49.2A/54.5A | 95.9A/117A | 47.9A/58.2A | |
| 37kW | 132B EDM2231W | 160A EDM2761W | 160A EDM2761W | |||
| 121A/134A | 60.6A/66.8A | 119A/146A | 59.5A/68.4A | 119A/143A | 59.3A/71.2A | |
| 45kW | 160A EDM2761W | 160A EDM2761W | 160A EDM2771W | |||
| 146A/164A | 72.6A/81.9A | 144A/175A | 71.0A/83.5A | 144A/169A | 71.8A/84.1A | |
| 55kW | 160A EDM2761W | 160A EDM2771W | 160B-2 EDM2781W | |||
| 176A/202A | 88.0A/101A | 176A/202A | 88.0A/101A | 176A/198A | 88.1A/98.7A | |
| 75kW | 160B-1 EDM2772W | 160B-2 EDM2781W | 180A EDM3141W | |||
| 240A/270A | 120A/135A | 239A/280A | 119A/140A | 239A/269A | 119A/134A | |
| 90kW | 160B-2 EDM2781W | 180A EDM3141W | 180B-1 EDM3151W | |||
| 287A/325A | 143A/162A | 286A/322A | 143A/161A | 286A/340A | 143A/177A | |
| 110kW | 180A EDM3141W | 180B-1 EDM3151W | 180B-2 EDM3161W | |||
| ー | 175A/203A | ー | 174A/197A | ー | 174A/196A | |
| 132kW | 180B-1 EDM3151W（※1） | 180B-2 EDM3161W | 200A EDM3541W | |||
| ー | ー/253A | ー | 209A/240A | ー | 208A/235A | |
| 160kW | 180B-2 EDM3161W（※1） | 200B EDM3551W | 200B EDM3551W | |||
| ー | ー/294A | ー | 258A/278A | ー | 252A/290A | |
| 200kW | 200B EDM3551W（※1） | 200B EDM3561W | 200B EDM3561W | |||
| ー | ー/366A | ー | 328A/336A | ー | 314A/367A | |
| 250kW | 200B EDM3561W（※1） | 250A-1 EDM4331W | 250A-1 EDM4331W | |||
| ー | ー/441A | ー | 393A/451A | ー | 392A/422A | |
| 315kW | ー | 315A-2 EDM5422W | 315A-1 EDM5411W | |||
| ー | ー | ー | 503A/581A | ー | 489A/598A | |
| 375kW | 250A-2 EDM5412W（※1） | 315A-2 EDM5422W（※2） | 315A-1 EDM5451W | |||
| ー | ー/600A | ー | 590A/688A | ー | 597A/652A | |
| 400kW | ー | ー | 315A-1 EDM5451W | |||
| ー | ー | ー | ー | ー | 631A/696A | |
| 450kW | 315A-2 EDM5452W（※1） | 315A-2 EDM5462W（※2） | 315A-2 EDM5462W（※3） | |||
| ー | ー/721A | ー | 700A/781A | ー | 701A/840A | |
| 750kW | ー | ー | 400A EDM6851W（※4） | |||
| ー | ー | ー | ー | ー | 1203A | |
（※1）トルク一定制御のみ（1800min-1まで）です。
（※2）出力一定範囲は1800～1500min-1です。
（※3）出力一定範囲は1500～1200min-1です。
（※4）トルク一定制御のみ（1200min-1まで）です。
