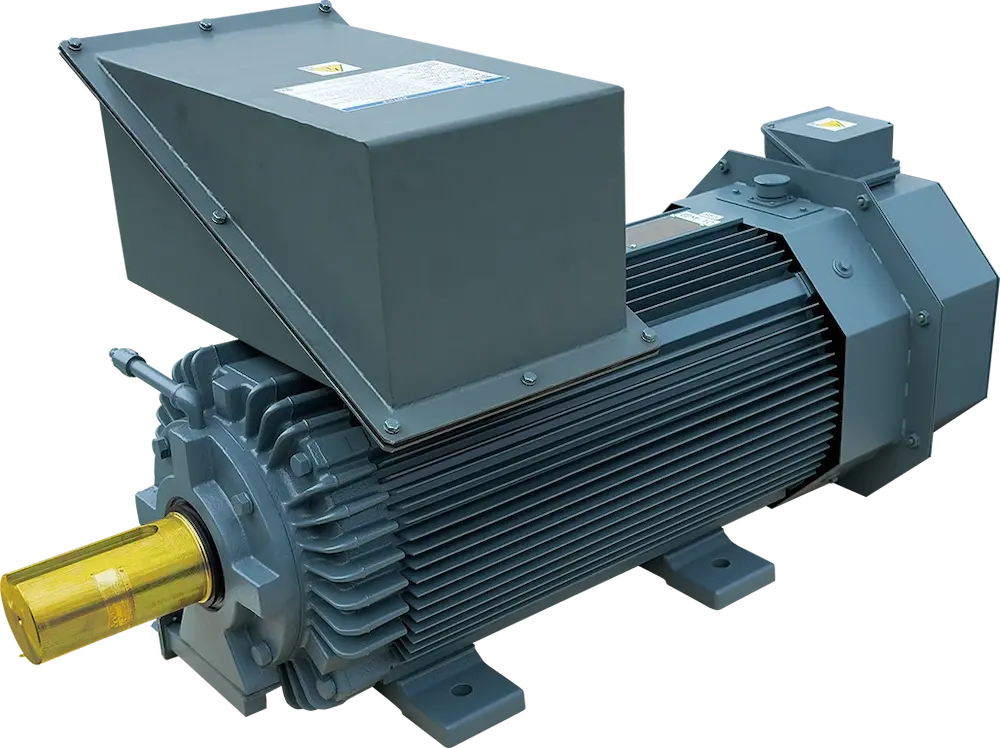

空冷式ED モータ(IPM 同期モータ) EDS／EDU シリーズ

世界最高峰クラスの省エネ性能と優れたメンテナンス性を両立する新世代ED モータです。EDS シリーズは IE4 相当以上、EDU シリーズ は IE5 相当以上の高効率を実現しました。

カタログ（907KB）

特長・機能

高効率

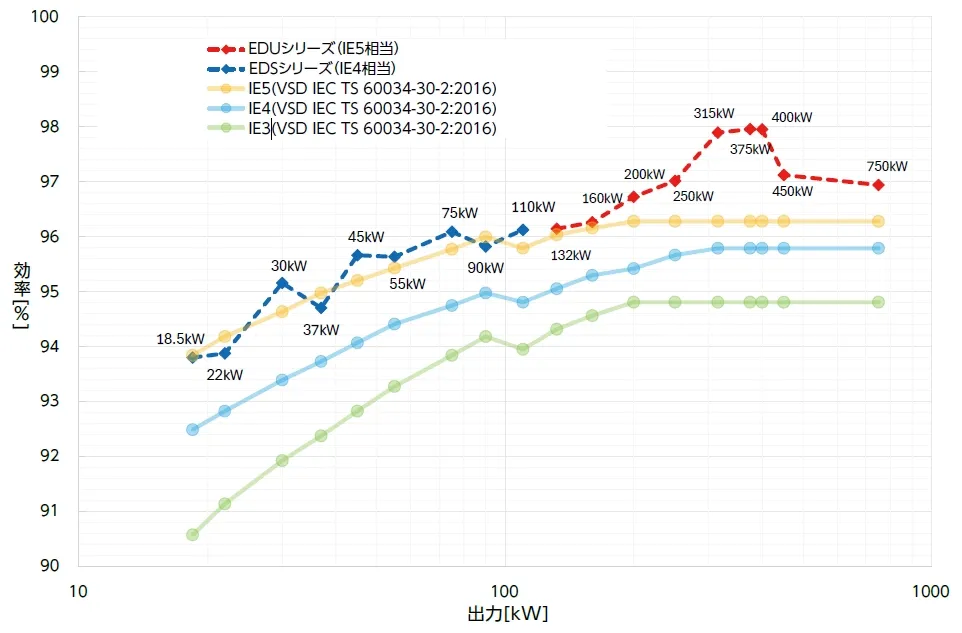

EDS シリーズはIE4(スーパープレミアム効率)相当以上、EDU シリーズはIE5（ウルトラプレミアム効率）相当以上の高効率を実現しました。部分負荷領域でも高効率を維持し、CO2排出量と消費電力量を大幅に削減します。

効率値は定格回転速度1200min-1の機種における定格出力での設計値になります。
また、モータ単体の損失に加え、インバータ駆動による高調波損失、電動冷却ファンによる補機消費電力などを考慮しています。

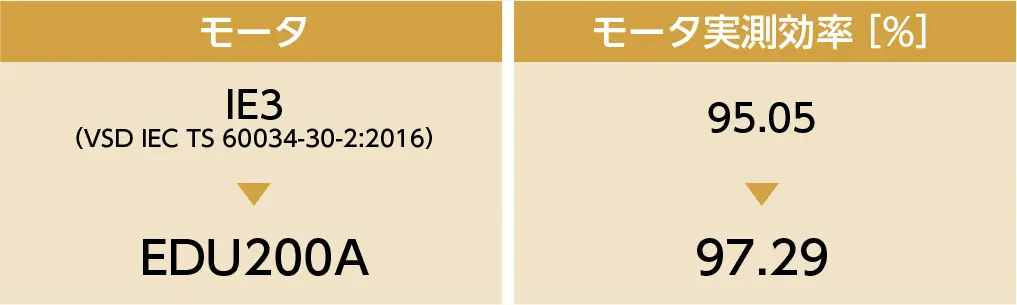

省エネ効果事例

  • 計測時運転条件：50Hz、380V、1800min-1、モータ周囲温度28.9度
  • 年間運転時間：24hr×300日
  • 電気代：21円/kWh
    （一般社団法人エネルギー情報センター公表
    電気料金販売単価　法人用高圧　R7.2月時点）
  • CO2排出係数：0.000422ton/kWh
    （環境省・経済産業省公表代替値　R7.3.18）

年間省エネ金額

年間排出CO2削減量

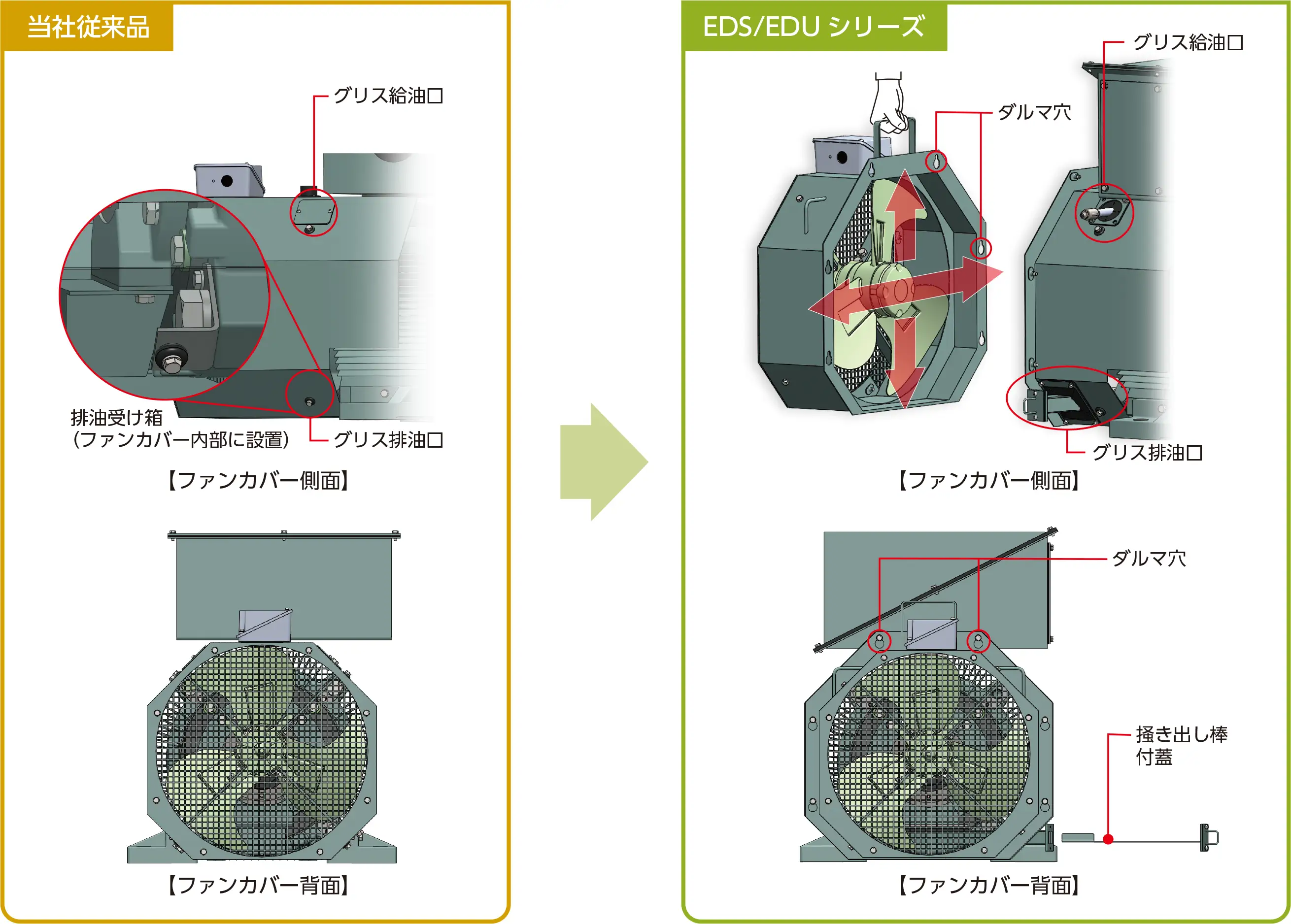

メンテナンス性の向上

  • 分割式ファンカバー
    ダルマ穴採用により作業性が大幅に向上します。
    また、最小限のメンテナンススペースで設置条件の柔軟性が向上します。
  • グリス排油掻き出し機構
    給油作業の負担を軽減します。
  • 斜めカット端子箱
    配線作業の負担を軽減します。

オプション

お客様の要望に応じて仕様をカスタマイズ可能です。詳細はお問い合わせください。

標準仕様

種別 埋込磁石型永久磁石（IPM）同期モータ
基底速度 1200 / 1500 /  1800 min-1
定格電圧 三相交流190 V / 380 V
定格出力 18.5kW～160kW（EDSシリーズ）
132kW～750kW（EDUシリーズ)
駆動方式 インバータ※

インバータのPWM周波数は、6kHzに設定してください。
PWM周波数を6kHzから変更する場合は、弊社までご相談ください。

枠番適用表

EDSシリーズ

形
190V最高速度電流/190V基底速度電流 380V最高速度電流/380V基底速度電流
出力一定速度 2400～1800min -1 2000～1500min -1 1600～1200min -1
トルク一定速度 1800～0min -1 1500～0min -1 1200～0min -1
基底速度 1800min -1 1500min -1 1200min -1
定格電圧 190V 380V 190V 380V 190V 380V
定
格
出
力		 18.5kW ー ー EDS132B018C2 EDS132B018C4
ー ー ー ー 62.0A/69.6A 31.0A/34.8A
22kW ー EDS132B022B2 EDS132B022B4 EDS132B022C2 EDS132B022C4
ー ー 72.5A/89.2A 36.3A/44.6A 72.1A/81.9A 36.1A/41.0A
30kW EDS132B030A2 EDS132B030A4 EDS132B030B2 EDS132B030B4 EDS160D030C2 EDS160D030C4
98.7A/114A 49.4A/57.2A 96.9A/117A 48.5A/58.3A 96.5A/112A 48.3A/55.9A
37kW EDS132B037A2 EDS132B037A4 EDS160D037B2 EDS160D037B4 EDS160D037C2 EDS160D037C4
120A/139A 59.9A/69.7A 119A/136A 59.7A/68.1A 119A/138A 59.3A/69.2A
45kW EDS160D045A2 EDS160D045A4 EDS160D045B2 EDS160D045B4 EDS160B045C2 EDS160B045C4
146A/164A 72.6A/81.9A 144A/166A 71.9A/83.1A 146A/160A 72.8A/79.9A
55kW EDS160D055A2 EDS160D055A4 EDS160B055B2 EDS160B055B4 EDS160A055C2 EDS160A055C4
176A/202A 88.0A/101A 175A/211A 87.7A/105A 175A/204A 87.7A/102A
75kW EDS160B075A2 EDS160B075A4 EDS160A075B2 EDS160A075B4 EDS180D075C2 EDS180D075C4
240A/270A 120A/135A 239A/280A 119A/140A 239A/269A 119A/134A
90kW EDS160A090A2 EDS160A090A4 EDS180D090B2 EDS180D090B4 EDS180C090C2 EDS180C090C4
287A/325A 143A/162A 286A/322A 143A/161A 286A/340A 143A/177A
110kW EDS180D110A4 EDS180C110B4 EDS180A110C4
ー 175A/203A ー 174A/197A ー 174A/196A
132kW EDS180C132A4 EDS180A132B4 ー
ー －A/253A ー 209A/240A ー ー
160kW EDS180A160A4 ー ー
ー ー/294A ー ー ー ー

EDUシリーズ

出力一定速度 2400～1800min -1 2000～1500min -1 1600～1200min -1
トルク一定速度 1800～0min -1 1500～0min -1 1200～0min -1
基底速度 1800min -1 1500min -1 1200min -1
定格電圧 190V 380V 190V 380V 190V 380V
定
格
出
力		 ～110kW 開発中
132kW 開発中 EDU200C132C4
開発中 ー 208A/235A
160kW 開発中 EDU200B160B4 EDU200B160C4
開発中 ー 258A/278A ー 252A/290A
200kW EDU200B200A4 EDU200A200B4 EDU200A200C4
ー －/366A ー 328A/336A ー 314A/367A
250kW EDU200A250A4 EDU250A250B4 EDU250A250C4
ー －/441A ー 393A/451A ー 392A/422A
315kW ー EDU315E315B4 EDU315F315C4
ー ー ー 503A/581A ー 489A/598A
375kW EDU315F375A4 EDU315E375B4 EDU315B375C4
ー －/600A ー 590A/688A ー 597A/652A
400kW ー ー EDU315B400C4
ー ー ー ー ー 631A/696A
450kW EDU315B450A4 EDU315A450B4 EDU315A450C4
ー －/721A ー 700A/781A ー 701A/840A
750kW ー ー EDU400A750C4
ー ー ー ー ー 1260A
