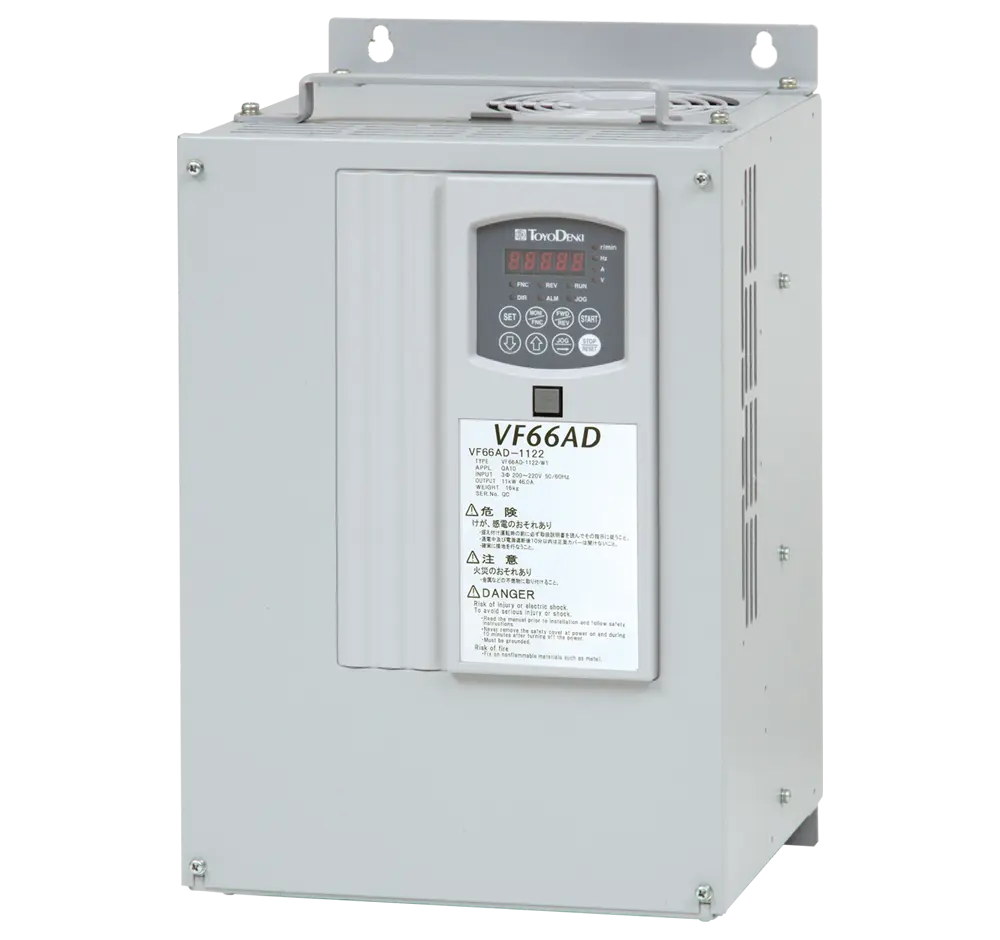

高機能・同期制御インバータ

VF66SVの高精度ドロー制御機能と同期位置制御機能を搭載。
進化を続けるVF66シリーズの高機能モデルです。

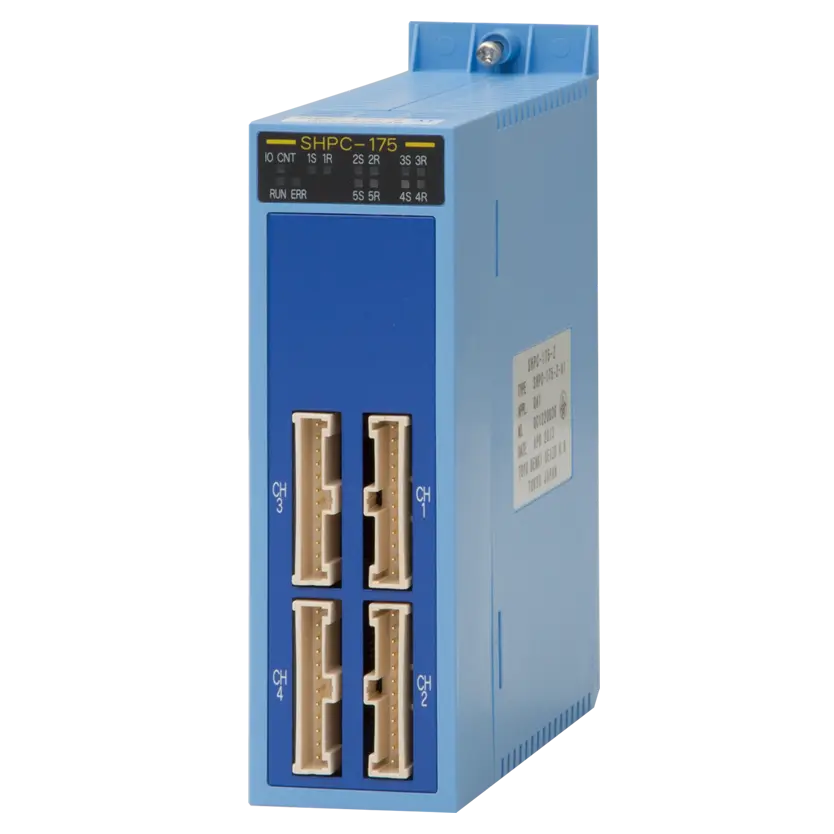

アブソリュート型の同期制御を実用化し、多くの商用輪転印刷機駆動システムを納入してきました。アブソリュート型同期制御とは、回転指令とモータ回転フィードバックを数値データにて行うものです。回転指令モジュールとしてSHPC-175-Zを、モータにアブソリュートエンコーダを使用し、モータ1回転あたり25bitの分解能を実現しています。

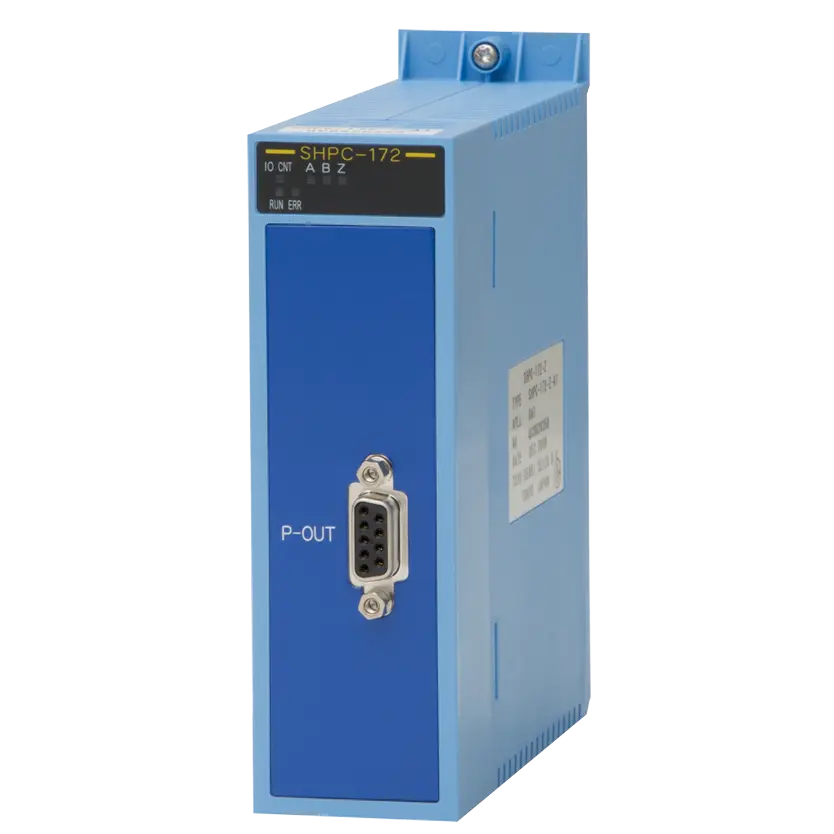

インクリメント型の同期制御を実用し、多くの新聞輪転機駆動システムを納入してきました。VF66SDSの同期制御は指令にA,B,Z相を生成するPGエミュレータモジュールを使用します。PGエミュレータモジュールとしてSHPC-172-Zを、モータにインクリメンタルエンコーダを使用し、モータ1回転あたり76,800パルスの分解能を実現しています。
