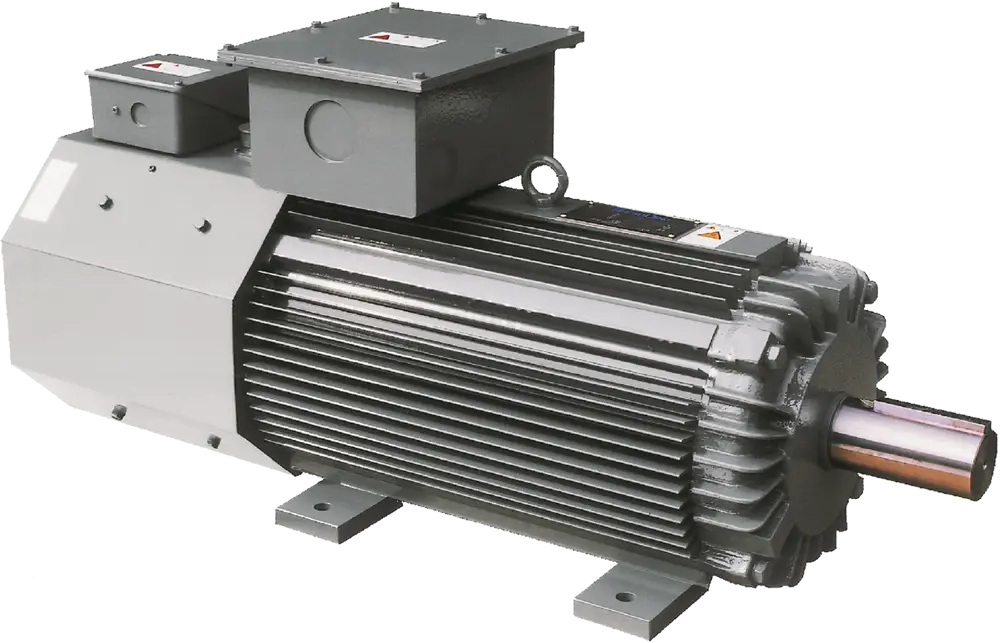

空冷式EDモータ(IPM同期モータ)

EDモータ（Eco-Drive Motor）は、超高効率と小型化を実現し、経済的（Economical）で環境にやさしい（Ecological）モータです。

カタログ EDモータ（758KB）

EDM永久磁石同期電動機 取扱説明書（2.1MB）

EDモータ（IPM同期モータ）（4.8MB）

特長・機能

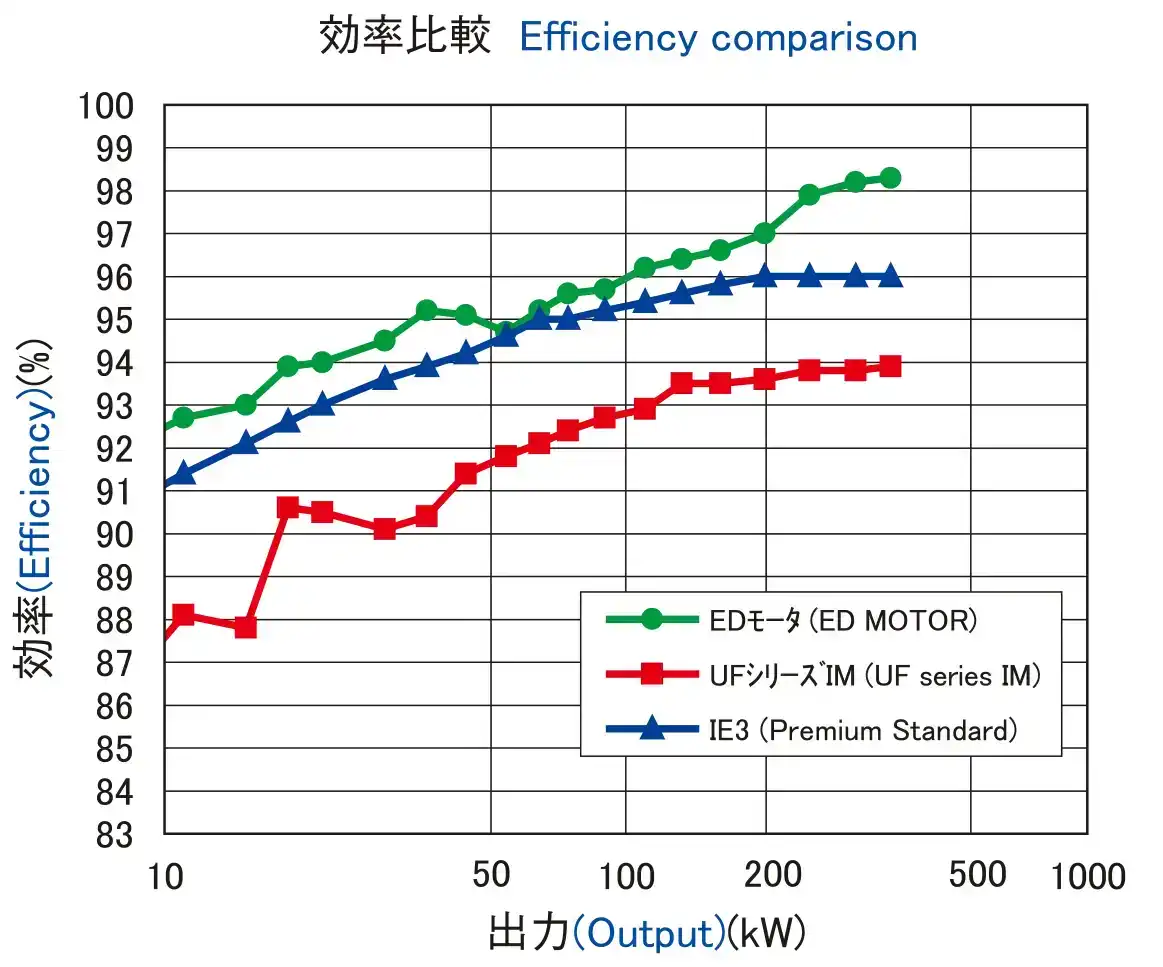

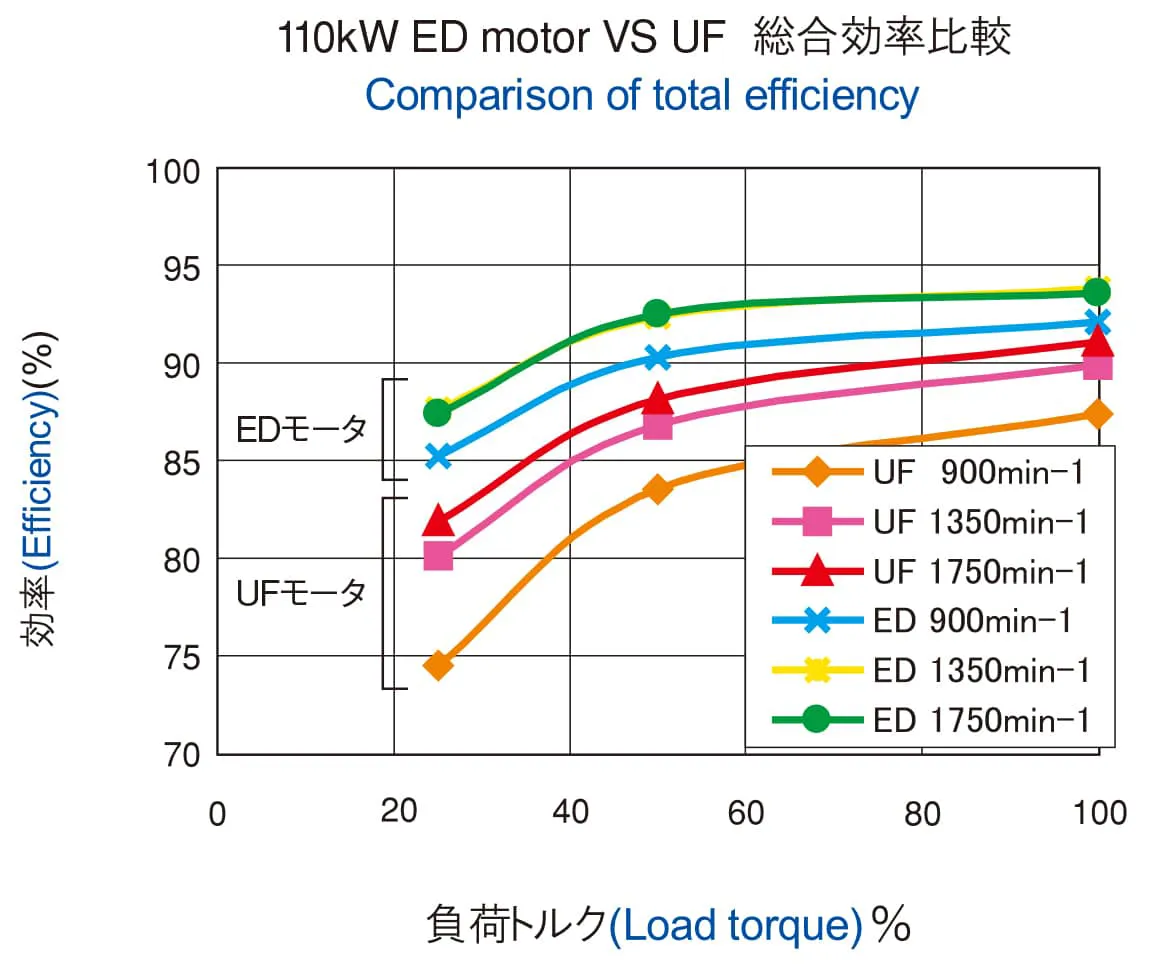

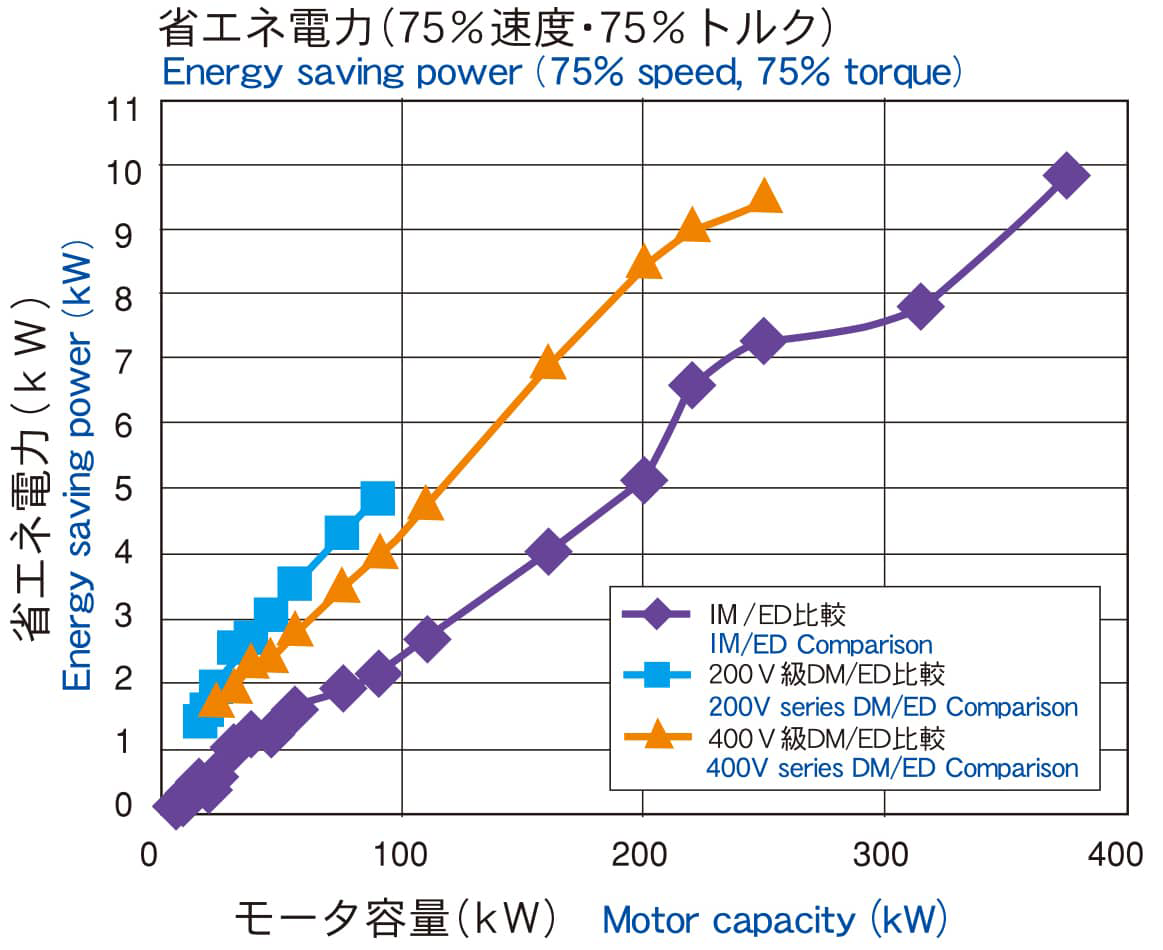

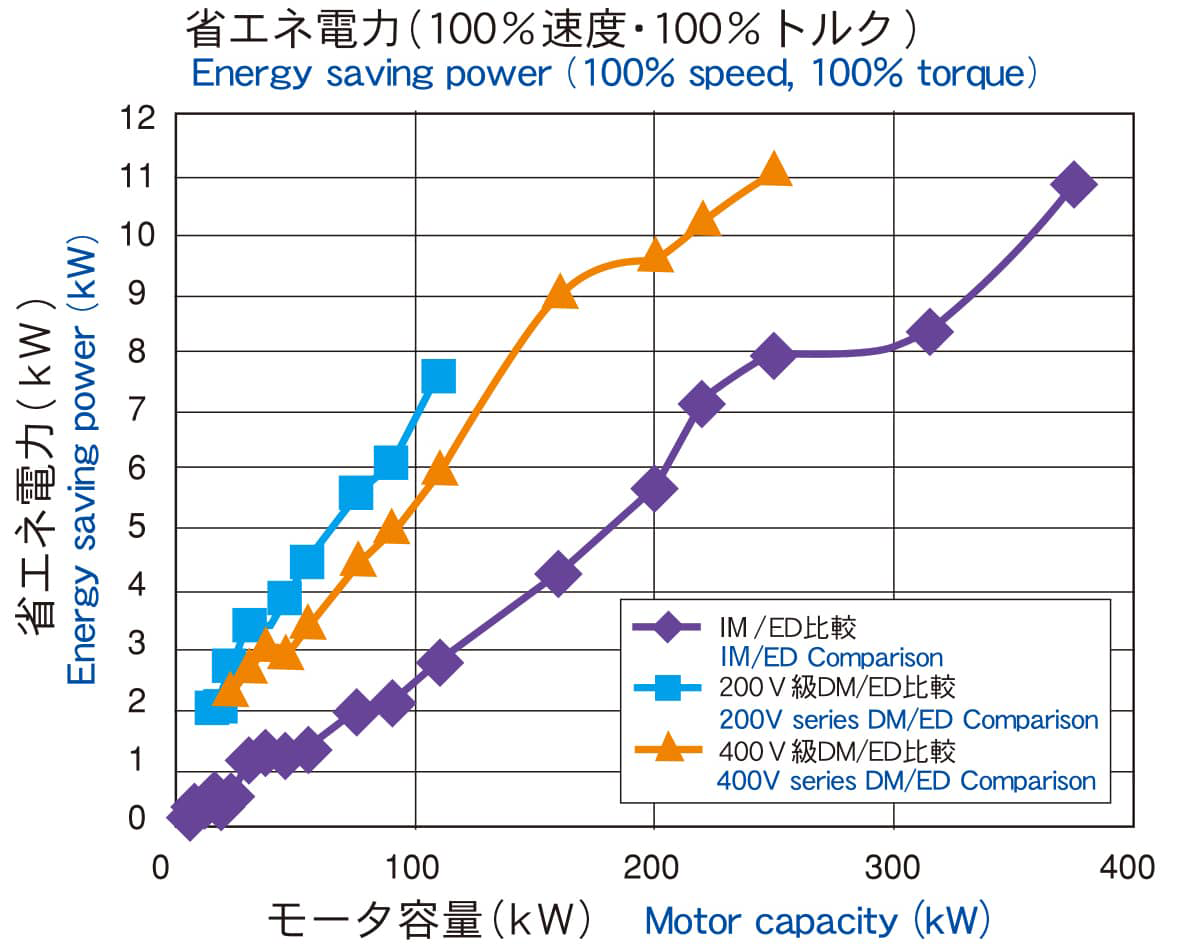

高効率

EDモータ単体での効率は、IE3プレミアム効率規格値に対して2%前後、インバータ専用誘導電動機（以下UFシリーズインバータ専用IM）に対して約5%前後効率UPを実現しています。

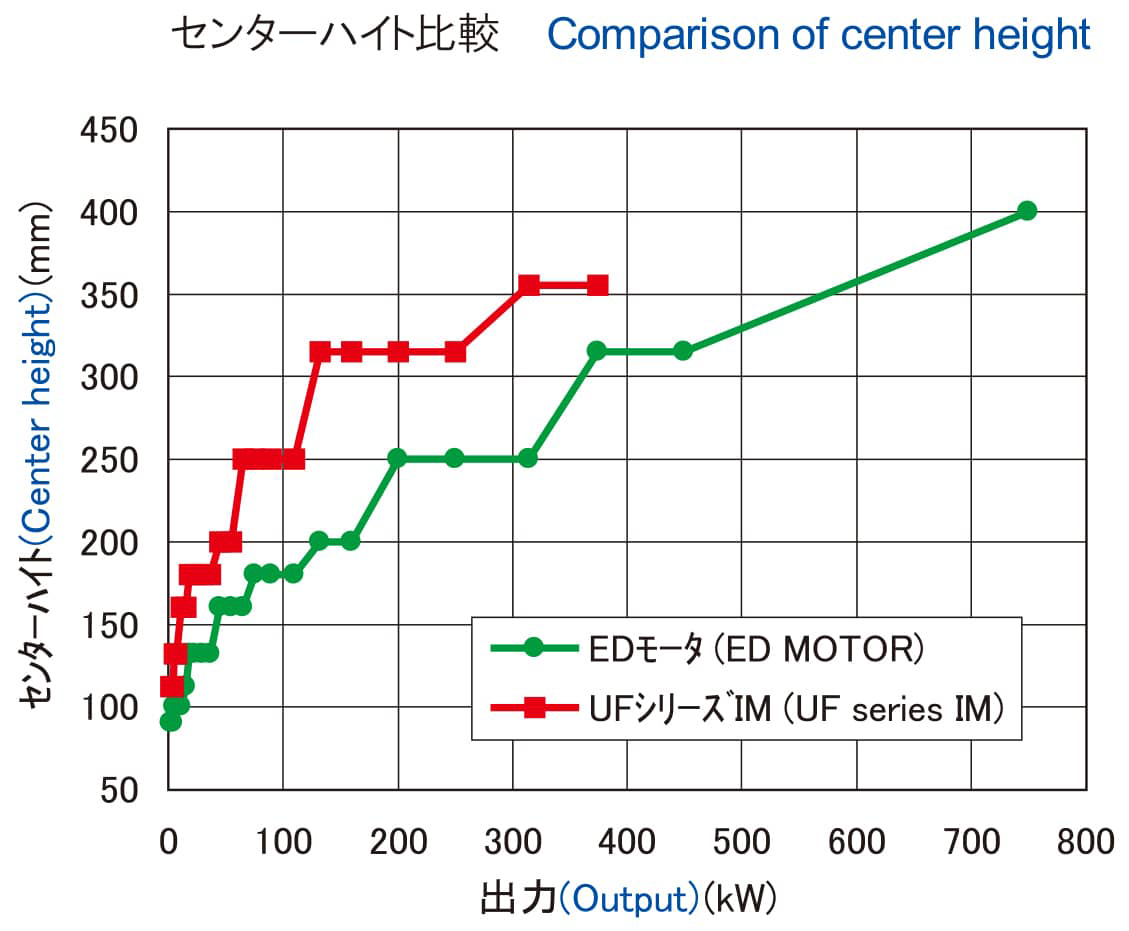

小型軽量

当社UFシリーズインバータ専用IMに対して、同一出力比較で センターハイトを2枠下げています。

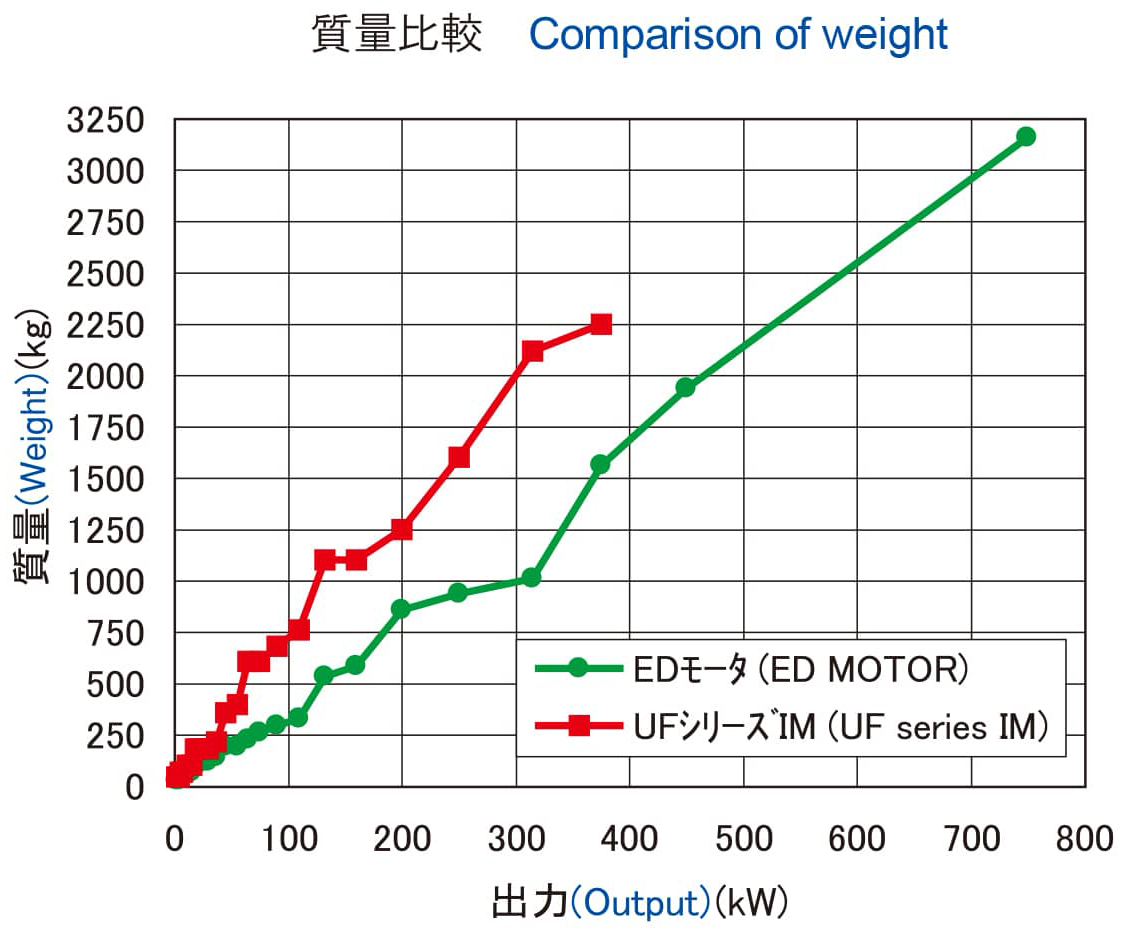

又、モータ質量も大幅に軽減されています。(当社UFシリーズインバータ専用IMに対して 32～57%軽減)

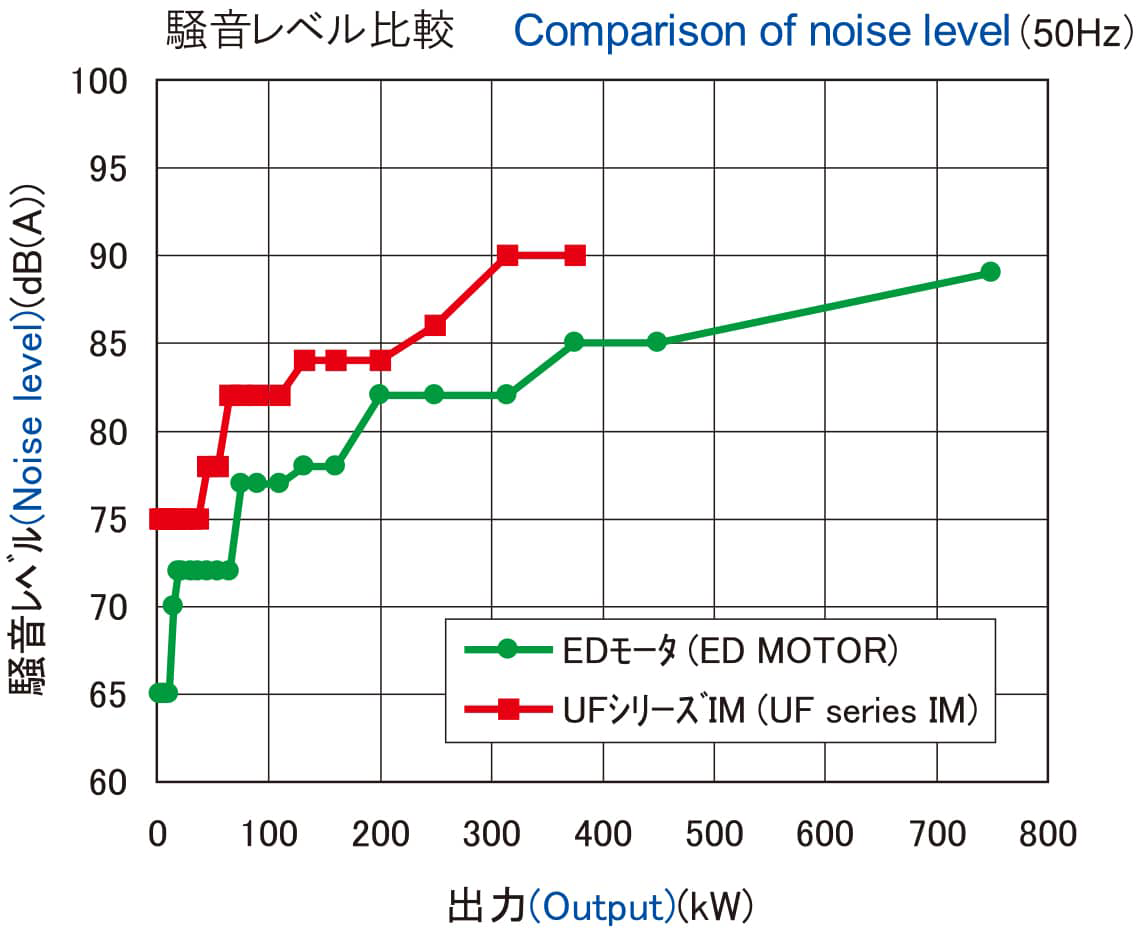

低騒音

低騒音

モータの総損失低減によりモータの冷却風量を低減し、当社UFシリーズインバータ専用IMよりも低騒音化を実現しました。

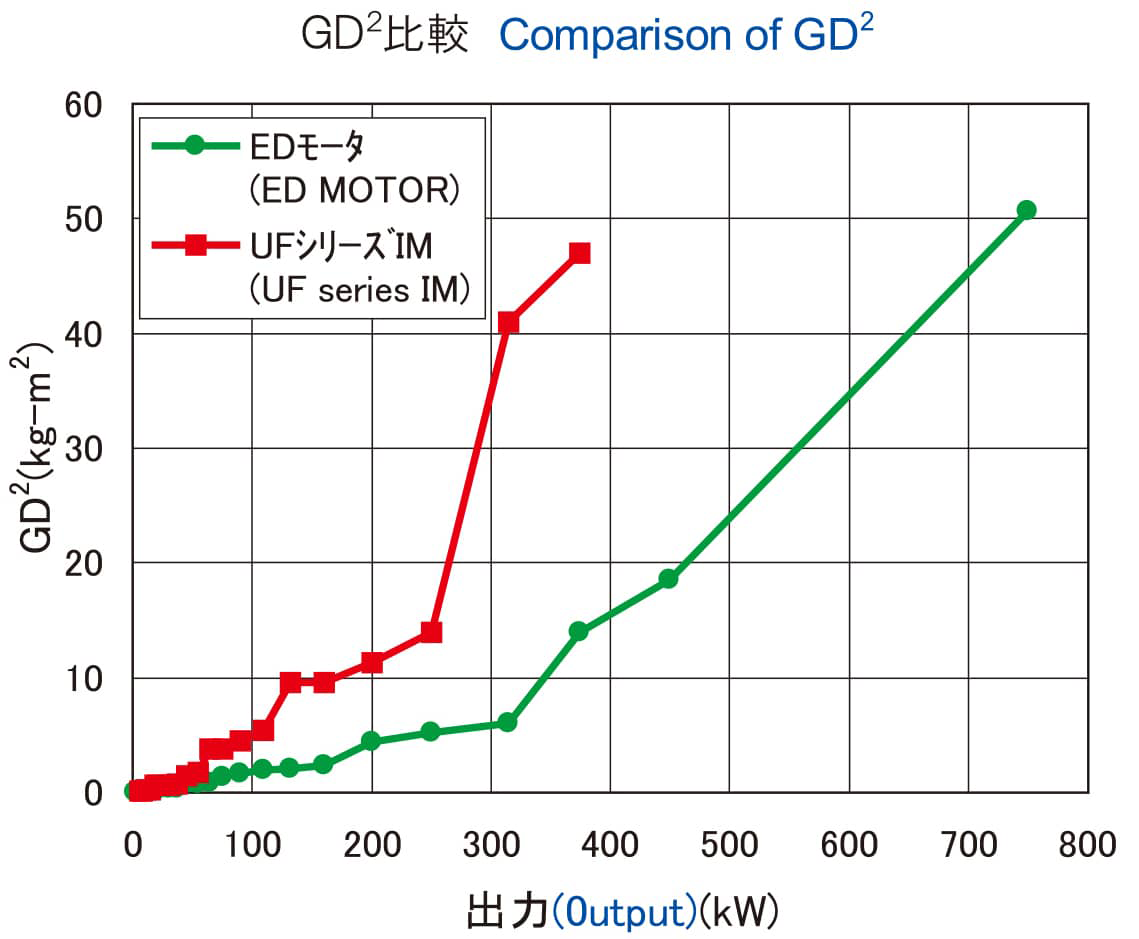

低慣性

低慣性

慣性モーメントが小さく、加減速特性に優れています。（当社UFシリーズインバータ専用IMの30～75%低減）

保守の軽減

回転子側の損失がほとんど発生しないので軸受部の温度が低く、封入グリース寿命は当社UFシリーズインバータ専用IMに対して約1.5～2倍(約32,000～47,000Hr)になり、保守作業を軽減できます。

高機能ベクトルインバータ

永久磁石モータを制御する専用インバータには革新的な内蔵PLC機能・モニタ機能を装備し、フレキシブルな制御を構成することが可能です。

CEマーキング対応

EU地域(トルコ含む)への製品の販売・流通に必要なCEマーキングに対応。

整合規格

指令 整合規格
LVD(低電圧指令)
2014/35/EU		 EN 60034-1:2010
EN 60034-5:2001
RoHS指令
2011/65/EU, (EU) 2015/863		 EN IEC 63000:2018

標準仕様

基底速度 1200min-1、1500min-1、1800min-1
定格電圧 190V、380V
定格出力 1.5kW～750kW
　 標準仕様 準標準仕様
1 定格事項 極数
出力		 6極（190V級は90kWまで）
1.5～750kW		 　
電圧 190/380V 　
定格基底回転速度

時間定格		 1800min-1（1200min-1...750kWのみ）
出力一定範囲は基底回転に対し1：1.33
連続		 1500min-1/1200min-1
回転速度、定出力範囲の変更についてはお問い合わせ下さい。
2 外被 保護方式 IP44（全閉防まつ形） IP55（防塵防噴流型）＊＊
冷却方式 IC416（外被表面冷却形他力通流） IC411（外被表面冷却形他力通流）
3 絶縁の種類 F種、H種...750kWのみ 　
温度上昇 F種、又はB種ライズ
H種ライズ...750kWのみ
4 使用環境 周囲温度 -10～+40℃ +40～+60℃、-10～-30℃
相対湿度
標高
使用場所		 95％RH以下
1000m以下
屋内		 95％超過
1000m超過
ガス・蒸気 有害な腐食性、爆発性のガスや蒸気の無い屋内場所 防食2種、3種
5 取付方式 横据置脚取付け（B3）
ギャードモータ
1.5kW～55ｋW		 フランジ形、立て形
6 負荷との結合 直結／ベルト掛（ベルト掛けは250kWまで） 　
7 振動 両振幅V30以下 両振幅V10以下
8 騒音レベル 枠番.....................dB(A)50/60Hz
（無負荷運転時）
  90..................65/67dB(A)
100..................69/69dB(A)
112..................76/78dB(A)
132..................75/78dB(A)
160..................75/78dB(A)
180..................77/80dB(A)
200..................78/81dB(A)
250..................82/85dB(A)
315..................91/92dB(A)
400..................89/93dB(A)		 　
9 始動トルク 150% 150％超過・未満
10 超過トルク耐量 150%　1分間 150％超過・未満
11 附属品 電動冷却ファン、オプトコーダ（600P/R）
PTCサーミスタ素子		 ブレーキ（無励磁作動型）付減速機（ギャード）等
高分解能オプトコーダ
防塵対応電動冷却ファン（EDM13,17のみ）＊
NTCサーミスタ素子
レゾルバ
クリクソン（サーマルプロテクタ）
12 塗色 マンセル7.5BG4/1.5 　
13 適用規格 JEC-2100 　

インバータのPWMキャリア周波数は、6kHzに設定して下さい。
PWMキャリア周波数を6kHzから変更する場合は、弊社にご相談下さい。

出力・枠番適用・定格電流

枠番　　形
□□A/□□A
190V最高速度電流/190V基底速度電流		 □□A/□□A
380V最高速度電流/380V基底速度電流
  標準仕様 準標準仕様
出力一定速度 2400～1800min-1 2000～1500min-1 1600～1200min-1
トルク一定範囲 1800～0min-1 1500～0min-1 1200～0min-1
基底速度 1800min-1 1500min-1 1200min-1
定格出力／定格電圧 190V 380V 190V 380V 190V 380V
1.5kW 90A　EDM1311V＊ 90A　EDM1311V 90A　EDM1311V
6.4A/6.7A 2.6A/3.3A 5.3A/6.1A 2.7A/3.0A 5.3A/6.2A 2.6A/3.1A
2.2kW 90A　EDM1311V＊ 90A　EDM1321V 90A　EDM1321V
7.6A/9.1A 3.8A/4.5A 7.7A/8.8A 3.8A/4.6A 7.7A/9.0A 3.8A/4.5A
3.7kW 90A　EDM1321V＊ 100A　EDM1711V 100A　EDM1711V
12.5A/15.9A 6.2A/7.9A 15.1A/13.5A 7.6A/6.7A 14.3A/13.6A 6.9A/6.7A
5.5kW 100A　EDM1711V 100A　EDM1711V 100B　EDM1721V
20.8A/19.8A 10.4A/9.9A 19.5A/20.0A 9.8A/9.9A 21.3A/19.4A 10.7A/9.7A
7.5kW 100A　EDM1711V 100B　EDM1721V 112A　EDM1921V
25.9A/27.2A 13.0A/13.5A 28.3A/26.3A 14.3A/13.1A 26.4A/27.0A 13.2A/13.6A
11kW 100B　EDM1721V 112A　EDM1921V 112B　EDM1931V
38.0A/39.4A 19.0A/19.6A 36.2A/42.2A 18.1A/21.1A 37.5A/41.0A 19.0A/20.1A
15kW 112A　EDM1921V 112B　EDM1931V 112B　EDM1931V
50.2A/60.8A 24.9A/27.5A 51.2A/53.6A 24.5A/29.6A 49.8A/56.4A 25.0A/27.9A
18.5kW 112B　EDM1931V 112B　EDM1931V 132A　EDM2221V
61.6A/68.4A 30.8A/34.0A 61.5A/67.2A 30.8A/36.8A 62.9A/65.9A 31.5A/32.8A
22kW 112B　EDM1931V 132A　EDM2221V 132B　EDM2231V
72.4A/81.7A 36.2A/40.6A 74.1A/79.4A 37.1A/39.5A 72.7A/80.9A 36.4A/40.3A
30kW 132A　EDM2221V 132B　EDM2231V 160A　EDM2761V
97.9A/114A 48.9A/56.8A 98.9A/110A 49.2A/54.5A 95.9A/117A 47.9A/58.2A
37kW 132B　EDM2231V 160A　EDM2761V 160A　EDM2761V
121A/134A 60.6A/66.8A 119A/146A 59.5A/68.4A 119A/143A 59.3A/71.2A
45kW 160A　EDM2761V 160A　EDM2761V 160A　EDM2771V
146A/164A 72.6A/81.9A 144A/175A 71.9A/83.5A 144A/169A 71.8A/84.1A
55kW 160A　EDM2761V 160A　EDM2771V 160B-2　EDM2781V
176A/202A 88.0A/101A 176A/202A 88.0A/101A 176A/198A 88.1A/98.7A
75kW 160B-1　EDM2772V 160B-2　EDM2781V 180A　EDM3141V
240A/270A 120A/135A 239A/280A 119A/140A 239A/269A 119A/134A
90kW 160B-2　EDM2781V 180A　EDM3141V 180B-1　EDM3151V
287A/325A 143A/162A 286A/322A 143A/161A 286A/340A 143A/177A
110kW 180A　EDM3141V 180B-1　EDM3151V 180B-2　EDM3161V
ー 175A/203A ー 174A/197A ー 174A/196A
132kW 180B-1　EDM3151V☆ 180B-2　EDM3161V 200A　EDM3541V
ー ー/253A ー 209A/240A ー 208A/235A
同上 200B　EDM3551V
ー 210A/238A
160kW 180B-2　EDM3161V☆ 200B　EDM3551V 200B　EDM3551V
ー ー/294A ー 258A/278A ー 252A/290A
同上 200B　EDM3561V
ー 253A/294A
200kW 200B　EDM3551V☆ 200B　EDM3561V 200B　EDM3561V
ー ー/366A ー 328A/336A ー 314A/367A
同上 250A-1　EDM4331V
ー 324A/335A
250kW 200B　EDM3561V☆ 250A-1　EDM4331V 250A-1　EDM4331V
ー ー/441A ー 393A/451A ー 392A/422A
315kW ー 315A-2　EDM5422V 315A-1　EDM5411V
ー ー ー 503A/581A ー 489A/598A
375kW 315A-2　EDM5412V＊ 315A-2　EDM5422V★ 315A-1　EDM5451V
ー ー/600A ー 590/688A ー 597A/652A
400kW ー ー 315A-1　EDM5451V
ー ー ー ー ー 631A/696A
450kW 315A-2　EDM5452V＊ 315A-2　EDM5462V★ 315A-2　EDM5462V★
ー ー/721A ー 700A/781A ー 701A/840A
750kW ー ー 400A　EDM6851V＊
ー ー ー ー ー 1260A

注1）EDM13形は自己冷却式も製作できます。自己冷却式の型式はEDM13＊＊Fとなります。また、この場合の変則範囲は1：20で、低速での負荷低減が必要となります。
注2）357kW 450kW、及び750kWの内、＊印はトルコン制御のみとなります。但し、750kWは700kWに容量低減すればパワコン範囲1500～1200min-1にて適用可能です。（700kW 1500/1200min-1 1101/1170A）
注3）375kW　1600～1200min-1を1200min-1のトルコン制御のみにて使用する場合には、枠番EDM5431V（593A）でも製作可能です。
注4）375kW、及び450kW、基底速度1500min-1のパワコン範囲は1800～1500min-1となります。また、450kW、基底速度1200min-1のパワコン範囲は1500～1200min-1となります。（★印）
注5）132kW、160kW、200kW、及び250kWの内、☆印はトルコン制御のみとなります。パワコン制御が必要な場合は各々枠番が一枠大きくなり、132kW EDM3161V（211/247A）、160kW EDM3551V（260/297A）、200kW EDM3561V（321/353A）、250kW EDM4331V（395/480A）となります。
注6）部（132～200kW　1200min-1ベースはセンサレス適用時の枠番）

IP55 対応機種一覧

自力通流形

　 仕様
出力一定速度 2400～1800min-1 2000～1500min-1 1600～1200min-1
トルク一定範囲 1800～900min-1 1500～750min-1 1200～600min-1
基底速度 1800min-1 1500min-1 1200min-1
定格出力 形
30kW 　 　 EDM2761F
　 　 ■
37kW 　 EDM2761F EDM2761F
　 ■ ■
45kW EDM2761F EDM2761F EDM2771F
■ ■ ■
55kW EDM2761F EDM2771F EDM2781F
■ ■ ■
75kW EDM2772F EDM2781F EDM3141F
■ ■ ■
90kW EDM2781F EDM3141F EDM3151F
■ ■ ■
110kW EDM3141F EDM3151F EDM3161F
■ ■ ■
132kW EDM3151F EDM3161F EDM3541F
■ ■ ■
160kW EDM3161F EDM3551F EDM3551F
■ ■ ■
200kW EDM3551F EDM3561F EDM3561F
■ ■ ■
250kW EDM3561F EDM4331F EDM4331F
■ ■ ■
315kW 　 　 　
　 　 　
375kW 　 　 　
　 　 　
400kW 　 　 　
　 　 　
450kW 　 　 　
　 　 　
750kW 　 　 　
　 　 　

■：対応機種

他力通流形

　 仕様
出力一定速度 2400～1800min-1 2000～1500min-1 1600～1200min-1
トルク一定範囲 1800～0min-1 1500～0min-1 1200～0min-1
基底速度 1800min-1 1500min-1 1200min-1
定格出力 形
30kW 　 　 EDM2761V
　 　 ■
37kW 　 EDM2761V EDM2761V
　 ■ ■
45kW EDM2761V EDM2761V EDM2771V
■ ■ ■
55kW EDM2761V EDM2771V EDM2781V
■ ■ ■
75kW EDM2772V EDM2781V EDM3141V
■ ■ ■
90kW EDM2781V EDM3141V EDM3151V
■ ■ ■
110kW EDM3141V EDM3151V EDM3161V
■ ■ ■
132kW EDM3151V EDM3161V EDM3541V
■ ■ ■
160kW EDM3161V EDM3551V EDM3551V
■ ■ ■
200kW EDM3551V EDM3561V EDM3561V
■ ■ ■
250kW EDM3561V EDM4331V EDM4331V
■ ■ ■
315kW 　 EDM5422V EDM5411V
　 ■ ■
375kW EDM5412V EDM5422V EDM5451V
■ ■ ■
400kW 　 　 EDM5451V
　 　 ■
450kW EDM5452V EDM5462V EDM5462V
■ ■ ■
750kW 　 　 EDM6851V
　 　 ■

■：対応機種
