低速 永久磁石同期電動機
モータ
PLC

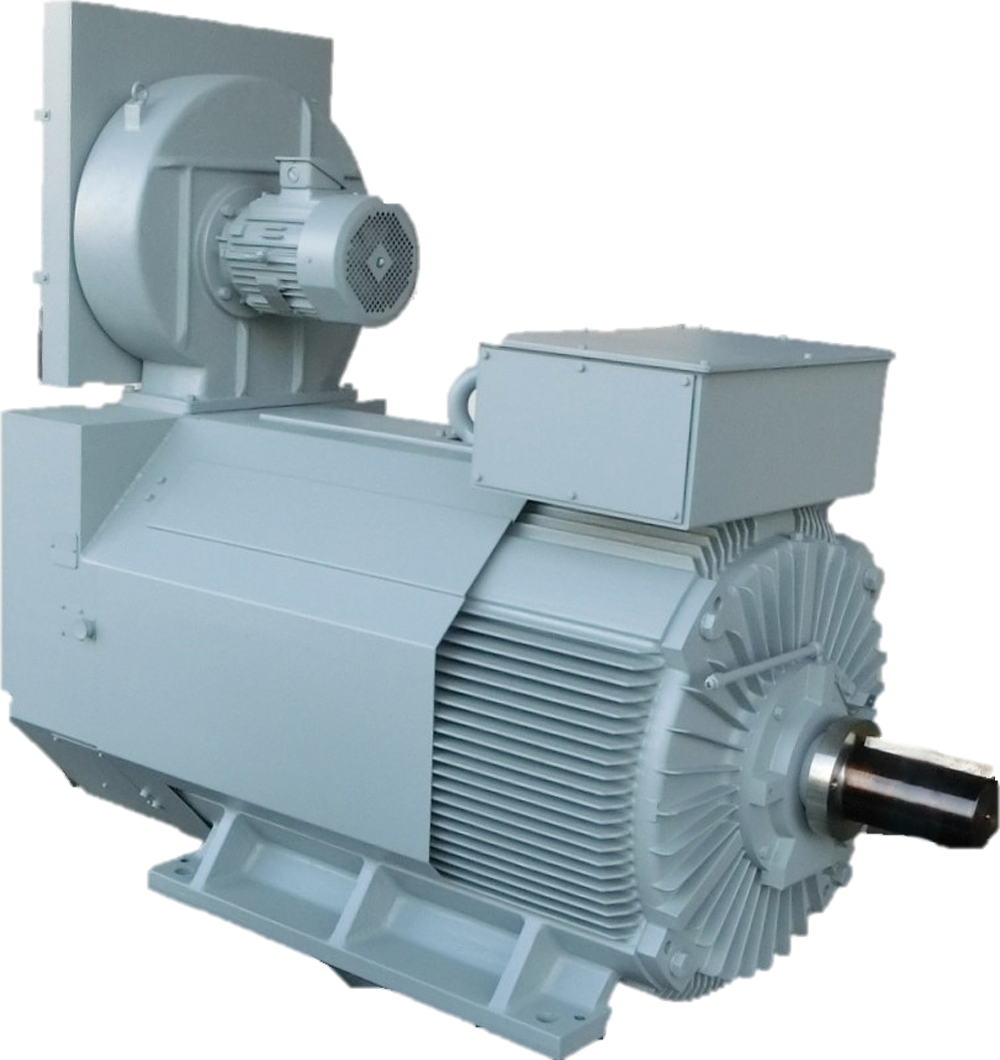

低速EDモータ
減速機などを使用せず、省スペース・高効率なシステムの構築に寄与します。
カタログ 低速EDモータ（659KB）
EDM永久磁石同期電動機 取扱説明書（2.1MB）
EDモータ（IPM同期モータ）（4.8MB）
特長・機能
-
機械装置に直結するダイレクトドライブ方式に適用。
-
従来の定格回転速度の1/2の低速シリーズをラインナップ。
-
電気設計の最適化により、 適用インバータの大型化をなくし、 制御盤の省スペース化 を実現 (弊社比)。
-
"すべり" を考慮した定格回転速度で誘導電動機の置換えに対応。

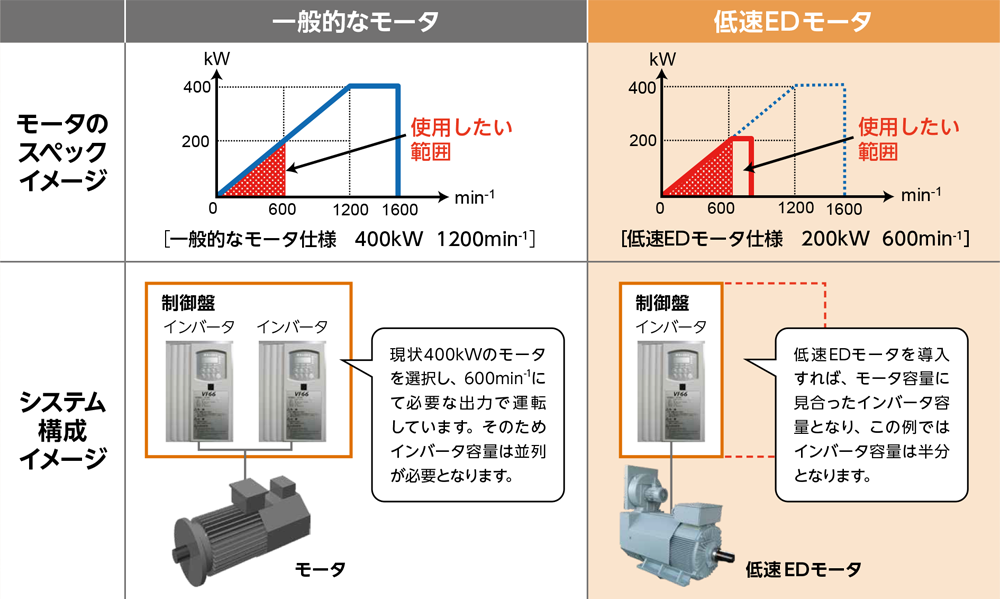

システム適用例
ご要望仕様 200kW 600min-1の場合
仕様
| 標準仕様 | 準標準仕様 | |||
|---|---|---|---|---|
| 1 | 定格事項 | 極数 | 6極 | |
| 出力 | 55～400kW（空冷式） | |||
| 55～400kW（水冷式） | ||||
| 電圧 | 380V | |||
| 定格回転速度 | 875min-1/725min-1/575min-1 900min-1/750min-1/600min-1 出力一定範囲は定格回転数に対し、 1：1.33（160kW 以下） |
1000min-1 | ||
| 時間定格 | 連続 | |||
| 2 | 外 被 |
保護方式 | IP44（全閉防まつ形） | |
| 冷却方式 | IC416（外被表面冷却形他力通流） IC71W（作り付け熱交換器形自力通流） |
|||
注1）本表以外の仕様は、標準仕様（空冷式）および標準仕様（水冷式）に準じます。
出力・枠番適用・定格電流
| 枠番 形 |
| □□A 定格電流 |
| 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 出力一定速度 | 875 ～ 1200min-1/900 ～ 1200min-1 | 725 ～ 1000min-1/750 ～ 1000min-1 | 575 ～ 800min-1/600 ～ 800min-1 | ||||||
| トルク一定範囲 | 0 ～ 875min-1/0 ～ 900min-1 | 0 ～ 725min-1/0 ～ 750min-1 | 0 ～ 575min-1/0 ～ 600min-1 | ||||||
| 定格回転速度 | 875min-1 | 900min-1 | 1200min-1 | 725min-1 | 750min-1 | 1000min-1 | 575min-1 | 600min-1 | 800min-1 |
| 定格出力／定格電圧 | 380V | 380V | 380V | ||||||
| 55kW | 180A EDM3141V | 180B-1 EDM3151V | 180B-2 EDM3161V | ||||||
| 105A | 101A | 87.5A | 102A | 97.3A | 88.0A | 102A | 97.1A | 88.5A | |
| 75kW | 200A EDM3541V | 200A EDM3541V | 200B-1 EDM3551V | ||||||
| 140A | 134A | 122A | 138A | 132A | 120A | 144A | 136A | 120A | |
| 90kW | 200A EDM3541V | 200B-1 EDM3551V | 200B-2 EDM3561V | ||||||
| 165A | 159A | 143A | 162A | 155A | 145A | 164A | 156A | 145A | |
| 110kW | 200B-1 EDM3551V | 200B-2 EDM3561V | 250A-1 EDM4331V | ||||||
| 209A | 201A | 174A | 195A | 188A | 177A | 199A | 188A | 176A | |
| 132kW | 200B-2 EDM3561V | 250A-1 EDM4331V | 315A-1 EDM5411V | ||||||
| 238A | 230A | 210A | 252A | 239A | 209A | 240A | 225A | 218A | |
| 160kW | 250A-1 EDM4331V | 315A-1 EDM5411V | 315A-1 EDM5411V | ||||||
| 272A | 265A | 258A | 278A | 266A | 268A | 287A | 273A | 254A | |
| 標準仕様 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 出力一定速度 | ― | ||||||||
| トルク一定範囲 | 0 ～ 875min-1/0 ～ 900min-1 | 0 ～ 725min-1/0 ～ 750min-1 | 0 ～ 575min-1/0 ～ 600min-1 | ||||||
| 定格回転速度 | 875min-1 | 900min-1 | ― | 725min-1 | 750min-1 | ― | 575min-1 | 600min-1 | ― |
| 定格出力／定格電圧 | 380V | 380V | 380V | ||||||
| 200kW | 315A-1 EDM5411V | 315A-1 EDM5411V | 315A-2 EDM5462V | ||||||
| 322A | 316A | ― | 346A | 334A | ― | 334A | 321A | ― | |
| 250kW | 315A-1 EDM5451V | 315A-2 EDM5462V | 315A-2 EDM5462V | ||||||
| 395A | 390A | ― | 454A | 431A | ― | 420A | 406A | ― | |
| 315kW | 315A-1 EDM5451V | 315A-2 EDM5462V | 400A EDM6851V | ||||||
| 504A | 496A | ― | 564A | 541A | ― | 540A | 525A | ― | |
| 375kW | 400A EDM6851V | 400A EDM6851V | 400A EDM6851V | ||||||
| 635A | 620A | ― | 625A | 615A | ― | 650A | 630A | ― | |
| 400kW | 400A EDM6851V | 400A EDM6851V | 400A EDM6851V | ||||||
| 680A | 665A | ― | 665A | 655A | ― | 695A | 680A | ― | |
