大容量ACサーボアンプVF66SV

大容量ACサーボアンプVF66SV

油圧式から電動サーボ
産業機械の構造を一新、サーボは大容量のステージに移行します。

特長・機能

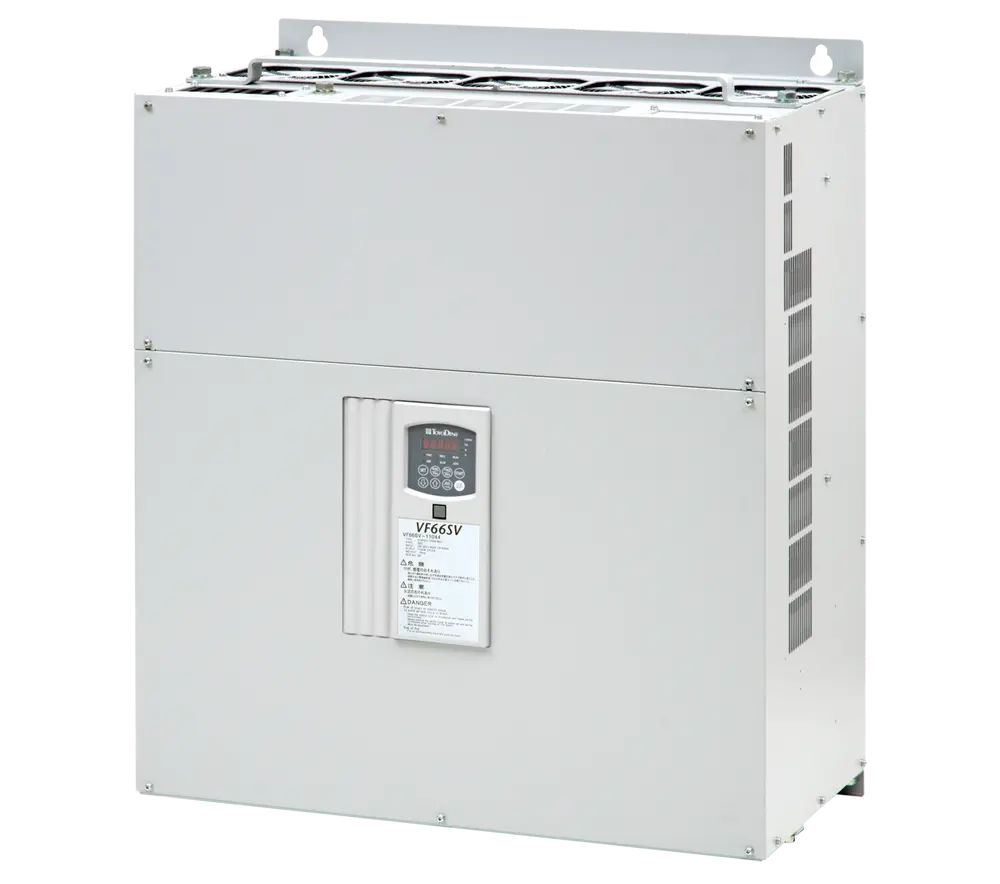

高精度位置決め機能内蔵 サーボアンプ VF66SV

1:10,000の速度制御範囲
サーボモータと高分解能エンコーダを組合せ、実数演算により速度制御範囲1:10,000を達成しました。

25bitの角度・位置制御
25bitのアブソリュートエンコーダにより、33,554,432p/rの高分解能角度制御・位置制御を実現します。

VF66SVの構成図

VF66SVの構成図

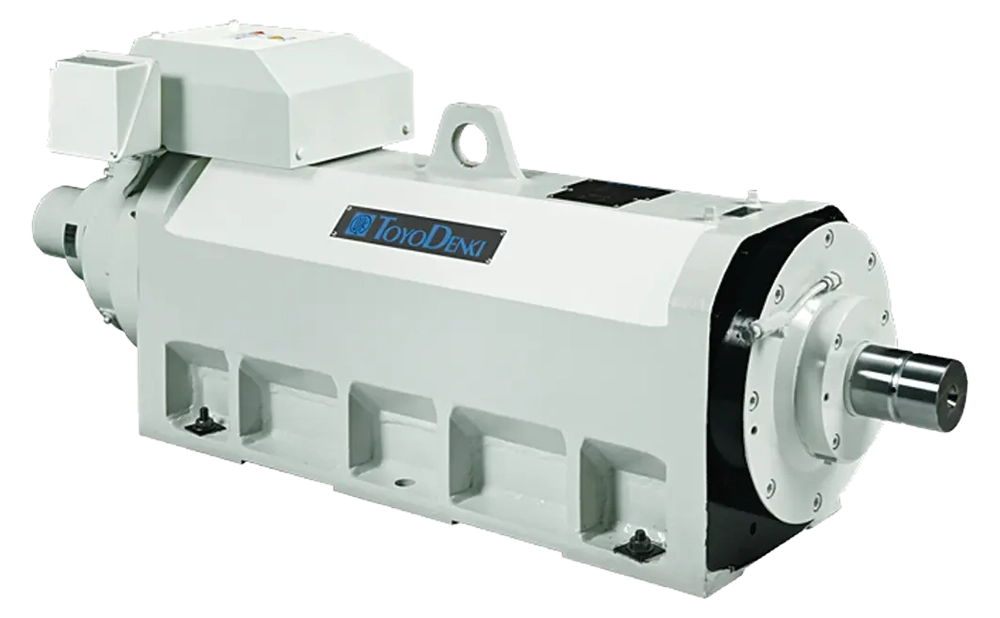

低慣性で高出力505kW サーボモータ

S-DSDシリーズモータ

S-DSDシリーズモータ

高速低慣性モータS-DSDシリーズは最高回転速度16,000min-1で、トルク応答周波数は2.4kHz*まで可能です。
*:特殊仕様対応品
低慣性モータ(DSDシリーズ)に詳細仕様を記載
※詳細はお問い合わせください。

最大約8,000Nmの大トルク ダイレクトドライブモータ

ダイレクトドライブモータ

ダイレクトドライブモータ

従来の減速機構にはない加速性能と高精度制御を実現しました。
(適用例)11kW 0~20min-1 定格トルク5,252Nm 最大トルク7,878Nm
55kW 0~300min-1 定格トルク1,751Nm 最大トルク2,626Nm
ダイレクトドライブモータに詳細仕様を記載

仕様

制御方式 速度センサ付ベクトル制御
容量 200Vクラス 5.5~180kW 400Vクラス 5.5~1,000kW
電源定格 200~220V 380~460V±10% 50 / 60Hz±5%
出力周波数 0~550Hz(特殊仕様品で1,500Hzまで対応可)
過負荷耐量 150% 1分間 200% 3秒間(冷温時 75kW以上は150%max)
ネットワーク PROFIBUS DP CC-Link OPCN-1 その他フィールドバスに準拠
入力信号 アナログ±10V(2CH) 多機能入力8点
出力信号 アナログ±10V (2CH) 多機能出力3点
