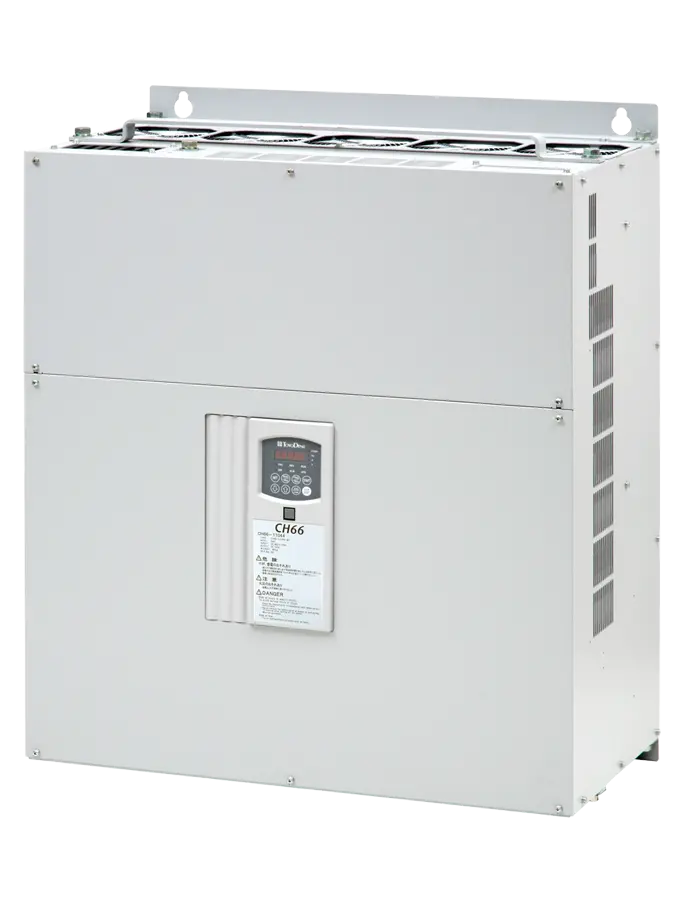

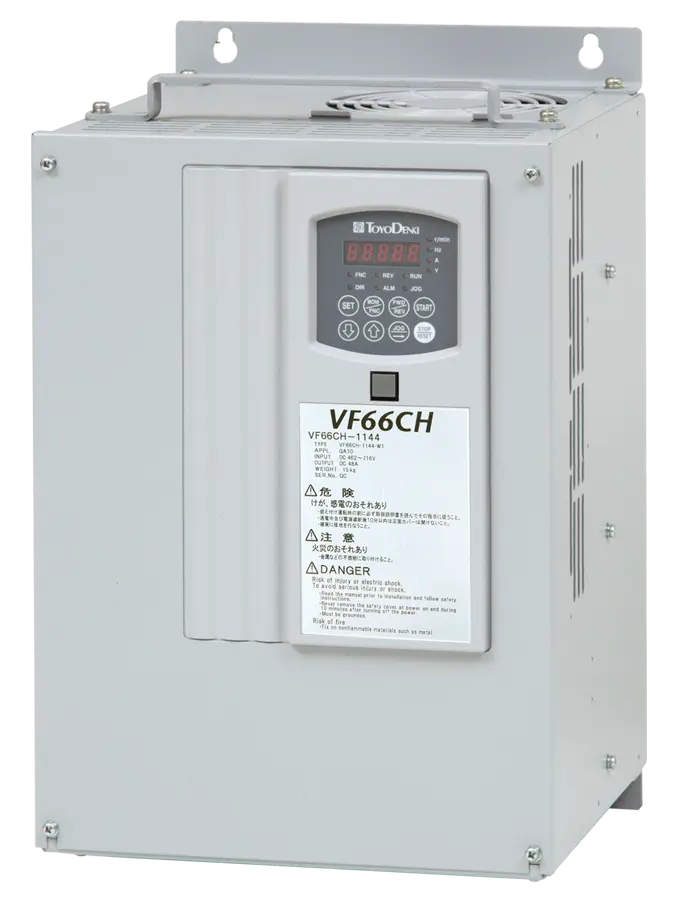

直流電源装置VF66CH/CH66

直流電源装置（チョッパ）は、電力貯蔵、バッテリの充放電装置等、近年の需要を満たすための双方向非絶縁型DC/DCコンバータで降圧チョッパＶＦ６６ＣＨと昇降圧チョッパＣＨ６６の2種をご用意しています。

特長・機能

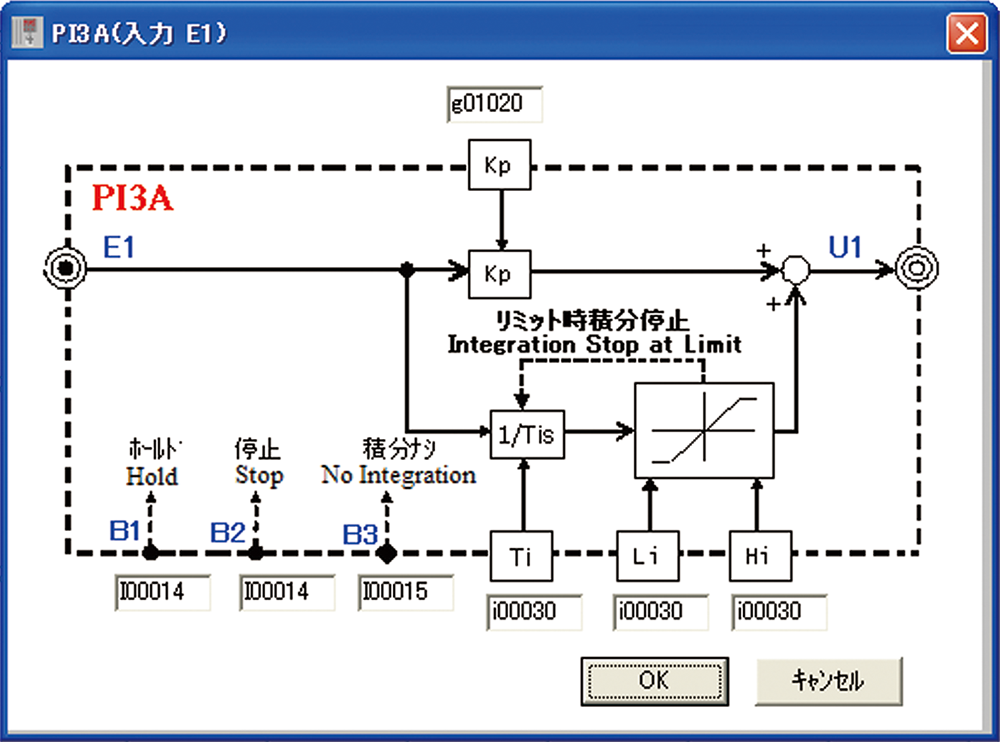

内蔵PLC機能はリレー回路、36種類のデータフロー回路、18種類の制御ブロック回路があり、任意の制御をインバータ内部に構築できます。（プログラム容量は16kB、約1,024ステップ）

制御ブロック図

OPCN-1、PROFIBUS DP、RS422/485、RS232Cのネットワークに対応し、インバータ等、他の機器とのデータ通信を行うことにより、様々なシステムが構築できます。

30kW以上のユニットではバッテリシミュレータモードを搭載し、バッテリの電気的特性を設定することにより実機の充放電を模擬的に動作させることができます。

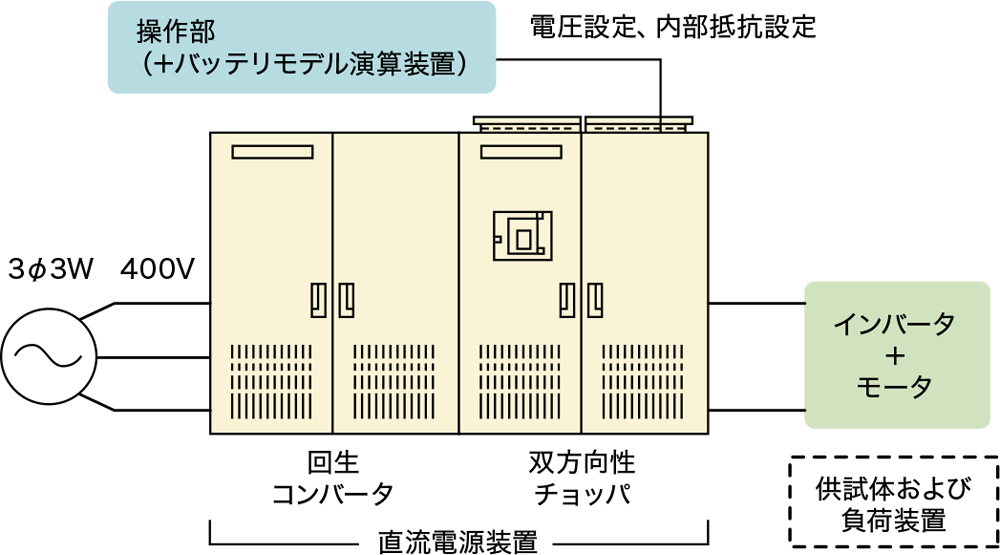

直流可変電源装置の構成と接続

商品名称	VF66CH（降圧チョッパ）	CH66（昇降圧チョッパ）
制御モード	AVR / ACR / BTS（バッテリシミュレータ）
定格入力電圧	DC462～716V / AC200～220　380～460V±10％	DC462～716V
出力電圧範囲	入力直流電圧の10～90%	50～750V
定格出力電流	48～1,200A	100～500A
ネットワーク	OPCN-1　RS422/485　RS232C
入力信号	アナログ0～10V / ±10V / 4～20mA（標準1CH オプション最大2CH）　多機能入力5点
出力信号	アナログ0～10V / ±10V / 4～20mA（標準1CH オプション最大2CH）　多機能出力2点
